第一級アマチュア無線技士2026年5月試験無線工学問 11

2026年5月試験第一級アマチュア無線技士無線工学問11

難度

標準

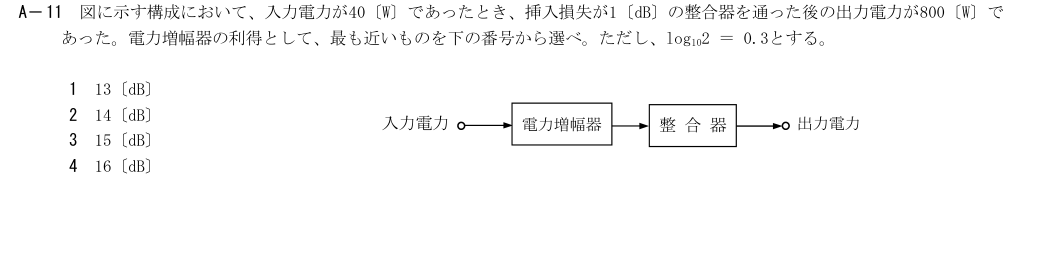

A－ 11 図に示す構成において、入力電力が40〔W〕であったとき、挿入損失が1〔dB〕の整合器を通った後の出力電力が800〔W〕で

あった。電力増幅器の利得として、最も近いものを下の番号から選べ。ただし、log102 ＝ 0.3とする。

1 13〔dB〕

2 14〔dB〕

3 15〔dB〕

4 16〔dB〕

入力電力

出力電力

電力増幅器

整合器

解説

解説本文

展開

解説Layer 1

Gamp=10log10(800/40)+1≈14.01 dB

1: 13 dB
誤り。図の整合器は電力増幅器の後段で1 dB損失。全体の40→800 Wは10log10 20≈13 dBだが、増幅器単体は損失を補って約14 dB。
2: 14 dB
正しい。入力40 Wから整合器後800 Wへの全体利得は10log10(20)≈13 dB。後段の整合損失1 dBを足し、増幅器は約14 dB。
3: 15 dB
誤り。15 dBなら整合器通過後でも約14 dBとなり、40→800 Wの全体約13 dBより1 dB大きすぎる。
4: 16 dB
誤り。16 dBなら後段損失1 dB後は15 dB。実際の全体利得は約13 dBなので過大。
