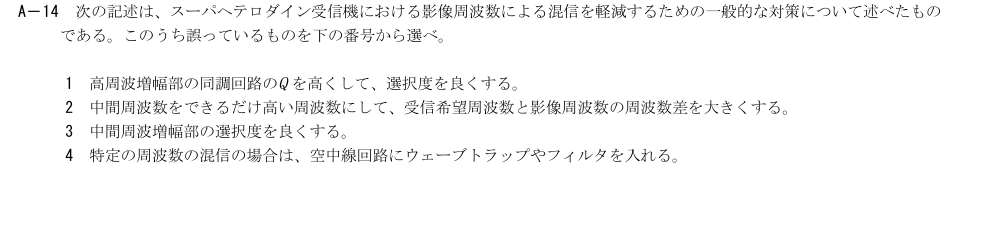

2026年5月試験 第一級アマチュア無線技士 無線工学 問14

各選択肢の解説

1

高周波増幅部の同調回路のQを高くして、選択度を良くする。

正しい対策。希望信号と影像信号は周波数が違うため、周波数変換前の高周波同調の選択度を上げて影像を減衰できる。

2

中間周波数をできるだけ高い周波数にして、受信希望周波数と影像周波数の周波数差を大きくする。

正しい対策。影像周波数は希望周波数から一般に2fIF離れるため、fIFを上げると前段で分離しやすくなる。

3

中間周波増幅部の選択度を良くする。

誤った対策。影像信号も周波数変換後は希望信号と同じ中間周波数になる。後段IFの選択度を上げても両者を分けられない。

4

特定の周波数の混信の場合は、空中線回路にウェーブトラップやフィルタを入れる。

正しい対策。特定混信周波数を空中線側のウェーブトラップやフィルタで、周波数変換前に抑制できる。
