2026年5月試験 第一級アマチュア無線技士 無線工学 問15

(HZ805－4)

A 電流

不要な発射

送信機

送信機用電源

・

図2

図3

出力

入力

入力

出力

同軸ケーブル

引込線

電位差

図1

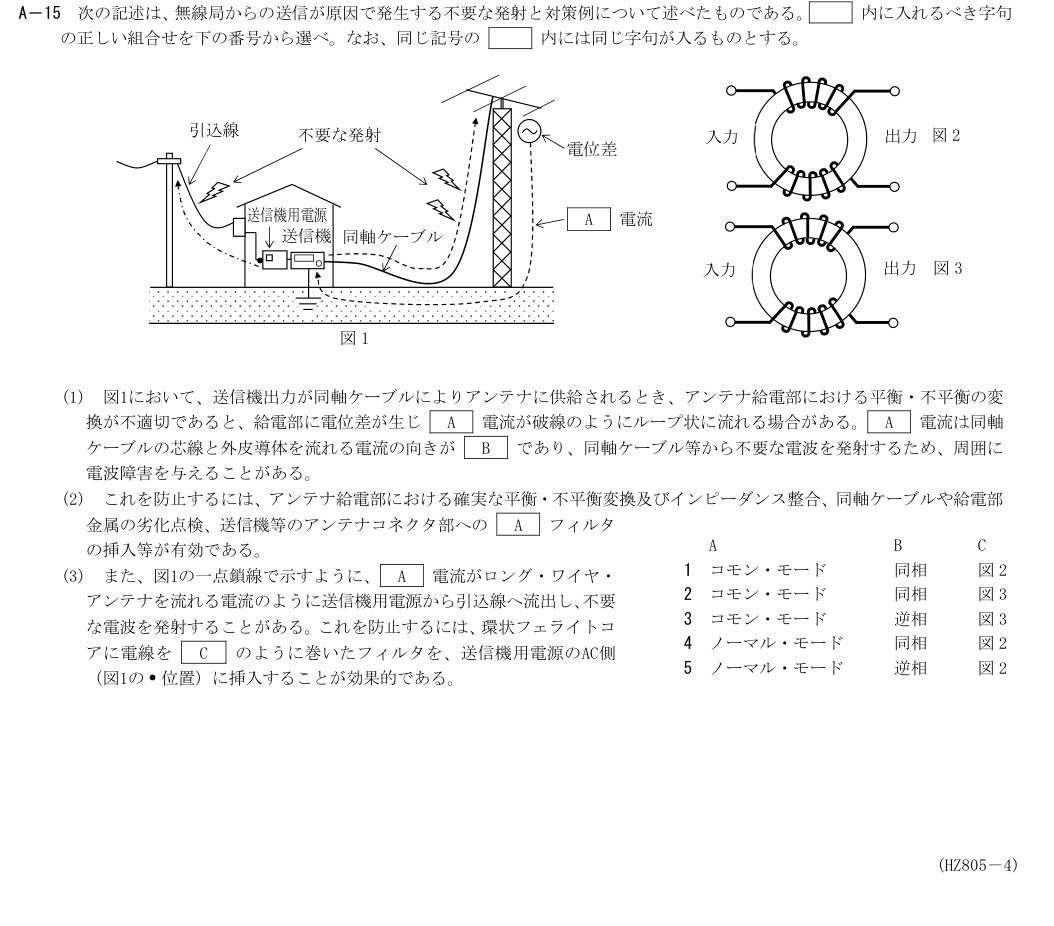

A－15 次の記述は、無線局からの送信が原因で発生する不要な発射と対策例について述べたものである。 内に入れるべき字句

の正しい組合せを下の番号から選べ。なお、同じ記号の 内には同じ字句が入るものとする。

(1) 図1において、送信機出力が同軸ケーブルによりアンテナに供給されるとき、アンテナ給電部における平衡・不平衡の変

換が不適切であると、給電部に電位差が生じ A 電流が破線のようにループ状に流れる場合がある。 A 電流は同軸

ケーブルの芯線と外皮導体を流れる電流の向きが B であり、同軸ケーブル等から不要な電波を発射するため、周囲に

電波障害を与えることがある。

(2) これを防止するには、アンテナ給電部における確実な平衡・不平衡変換及びインピーダンス整合、同軸ケーブルや給電部

金属の劣化点検、送信機等のアンテナコネクタ部への A フィルタ

の挿入等が有効である。

(3) また、図1の一点鎖線で示すように、 A 電流がロング・ワイヤ・

アンテナを流れる電流のように送信機用電源から引込線へ流出し、不要

な電波を発射することがある。これを防止するには、環状フェライトコ

アに電線を C のように巻いたフィルタを、送信機用電源のAC側

（図1の 位置）に挿入することが効果的である。

A B C

1 コモン・モード 同相 図2

2 コモン・モード 同相 図3

3 コモン・モード 逆相 図3

4 ノーマル・モード 同相 図2

5 ノーマル・モード 逆相 図2

・
