2026年5月試験 第一級アマチュア無線技士 無線工学 問20

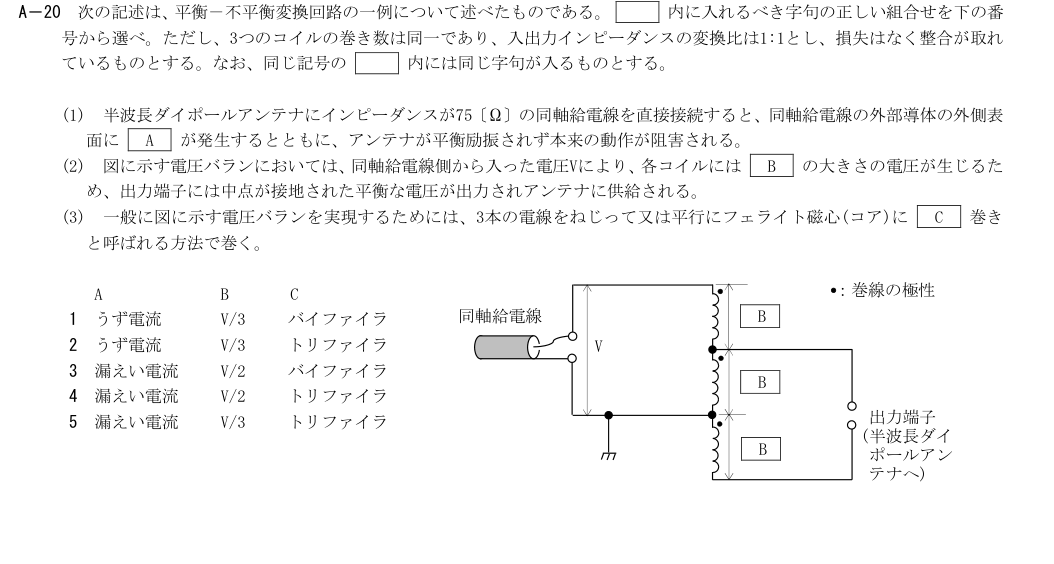

A－20 次の記述は、平衡－不平衡変換回路の一例について述べたものである。 内に入れるべき字句の正しい組合せを下の番

号から選べ。ただし、3つのコイルの巻き数は同一であり、入出力インピーダンスの変換比は1:1とし、損失はなく整合が取れ

ているものとする。なお、同じ記号の 内には同じ字句が入るものとする。

(1) 半波長ダイポールアンテナにインピーダンスが75〔Ω〕の同軸給電線を直接接続すると、同軸給電線の外部導体の外側表

面に A が発生するとともに、アンテナが平衡励振されず本来の動作が阻害される。

(2) 図に示す電圧バランにおいては、同軸給電線側から入った電圧Vにより、各コイルには B の大きさの電圧が生じるた

め、出力端子には中点が接地された平衡な電圧が出力されアンテナに供給される。

(3) 一般に図に示す電圧バランを実現するためには、3本の電線をねじって又は平行にフェライト磁心(コア)に C 巻き

と呼ばれる方法で巻く。

A B C

1 うず電流 V/3 バイファイラ

2 うず電流 V/3 トリファイラ

3 漏えい電流 V/2 バイファイラ

4 漏えい電流 V/2 トリファイラ

5 漏えい電流 V/3 トリファイラ

V

B

B

B

出力端子

(半波長ダイ

ポールアン

テナへ)

同軸給電線

：巻線の極性
