第一種電気工事士令和8年度 上期学科問 8計算

令和8年度 上期 第一種電気工事士 学科 問8

電気理論・配電#電気理論・配電
難度やや易

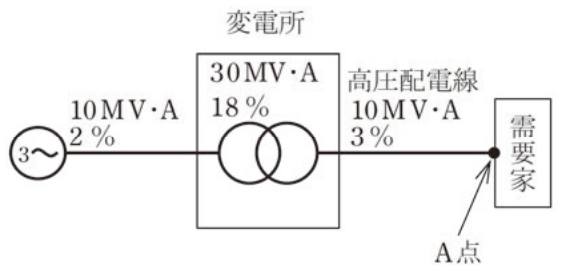

図のように、配電用変電所の変圧器の百分率インピーダンスが基準容量30MV・Aで18%、変電所から電源側の百分率インピーダンスが基準容量10MV・Aで2%、高圧配電線の百分率インピーダンスが基準容量10MV・Aで3%である。高圧需要家の受電点(A点)から電源側の合成百分率インピーダンスは基準容量10MV・Aでいくらか。ただし、百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は、いずれも等しいとする。

問8の図表1

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

百分率インピーダンスは基準容量に比例するので、変圧器の18%(30MV・A基準)を10MV・A基準に換算すると18×10/30=6%。

詳細Layer 2
展開

各部は直列で、抵抗とリアクタンスの比が等しいので単純に足せる。合成は2+6+3=11%。

各選択肢の解説

ア

7%

7%は各値の合計11%と一致しない。変圧器の18%を10MV・A基準に換算した6%に、電源側2%と配電線3%を加える。

イ

9%

9%は2+6+3=11%から電源側の2%を除いた値で、A点から電源側の全区間を合成していない。

ウ

11%

正解。18×10/30=6%、2+6+3=11%。

エ

23%

23%は2+18+3で、変圧器の18%を基準容量10MV・Aに換算せずに加えた値。

この解説は？
AI生成

解説は公式の問題文・公式解答を基に作成しています。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

問題PDF公式解答 PDF

出典：令和8年度第一種電気工事士上期学科試験（出題例）問8（電気技術者試験センター）。改行・空白と表記を整え、元のイ・ロ・ハ・ニをア・イ・ウ・エに置換。図のみの選択肢は識別用説明を追加。図・写真は問題PDFから該当部分を切り出し、選択肢の図からは記号の文字を除いた。

検証プロセス・誤り報告フローは 運営透明性レポートで公開しています。
