指定動作点はIB=15 μAの曲線上にあり、直流電流比は200となる。

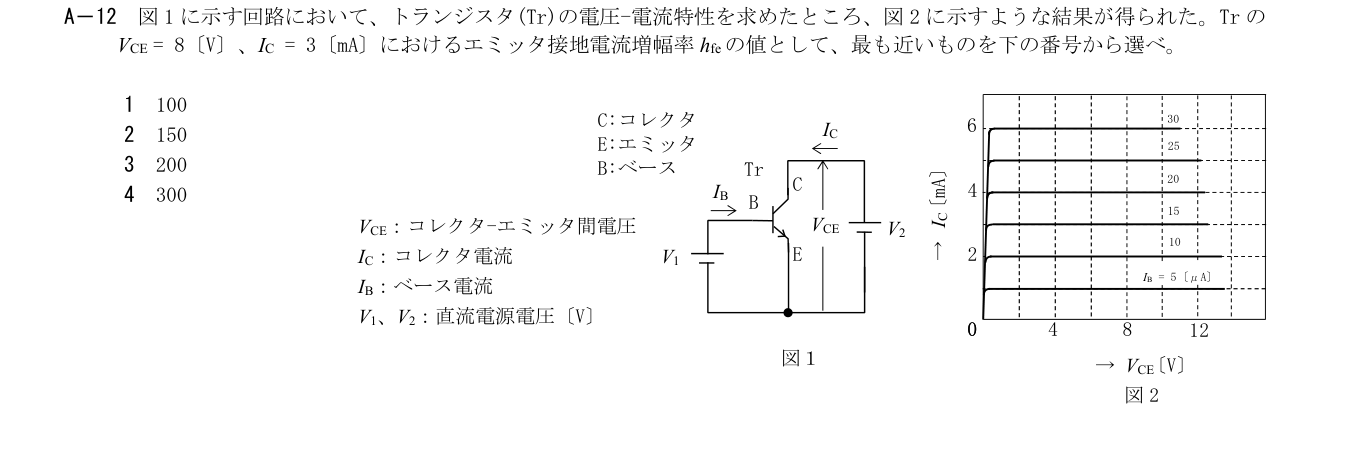

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問12(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A12
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
VCE=8 Vの縦線上でIC=3 mAとなる曲線からIB=15 μAを読む。hfe=IC/IB=200。
補足Layer 3展開閉じる
Original figure2 curve label, not a presumed typical transistor gain.
各選択肢の解説
- 1
100
原図のIC=3 mAを通る特性はIB=15 μA。比は200であり100ではない。
- 2
150
IC/IB=3×10^-3/(15×10^-6)=200なので150にはならない。
- 3
200
指定動作点はIB=15 μAの曲線上にあり、直流電流比は200となる。
- 4
300
300という値にはIB=10 μAが必要だが、図の3 mAの曲線ラベルは15 μAである。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学の基礎 A12（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
