第二級海上無線通信士無線工学の基礎 A13

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

図1の電流増幅率の積と反映係数が合う。図3も入力NPNのベースへ電流が入り、上側外部端子から下側共通端子へ主電流が流れるNPN相当の複合接続である。

詳細Layer 2

展開

図1ではIB2=IE1=(β1+1)IB1、全コレクタ電流比はβ1+β2(β1+1)≈β1β2。後段入力は1+β1倍で前段へ反映される。図3はNPNとPNPの複合接続だが、入力ベース電流と外部主電流の向きをたどると全体はNPN相当。内部のPNP素子だけで全体の型を決めない。

補足Layer 3

展開

β1+β2+β1β2

β1β2 for β1≫1 and β2≫1

1+β1

NPN

1: β1＋β2／(1＋β2)／NPN
図3をNPN相当とする点は合うが、増幅率は和でなく大きなβの条件で積β1β2。入力側への反映係数も1+β1である。
2: β1＋β2／(1＋β2)／PNP
増幅率を和とし、反映係数を1+β2とした点が違う。図3の複合素子はNPN相当である。
3: β1β2／(1＋β1)／NPN
図1の電流増幅率の積と反映係数が合う。図3も入力NPNのベースへ電流が入り、上側外部端子から下側共通端子へ主電流が流れるNPN相当の複合接続である。
4: β1β2／(1＋β1)／PNP
積β1β2と1+β1は合うが、図3は内部の出力素子がPNPでも複合素子全体ではNPN相当であり、PNPとした点が違う。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

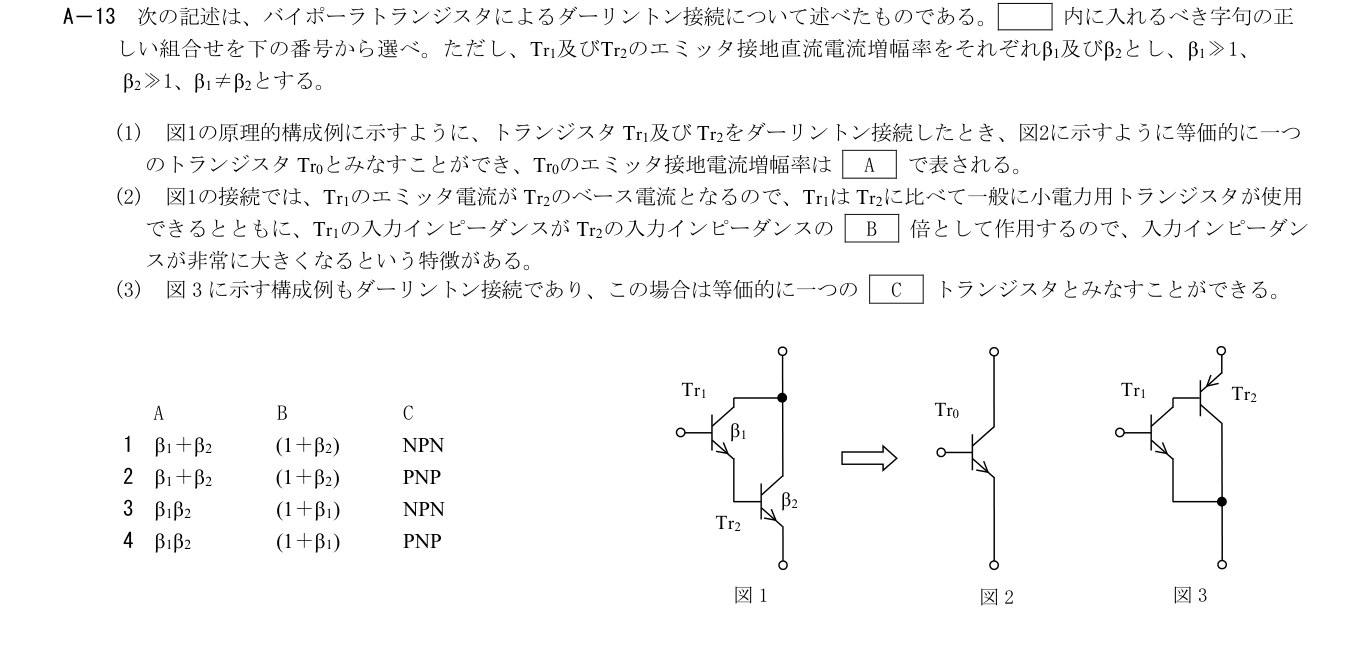

出典：公益財団法人日本無線協会第二級海上無線通信士 2026-03 無線工学の基礎 A13（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
