反転増幅器の|Av|=RF/R1=50で、20log10(50)=34 dBとなる。

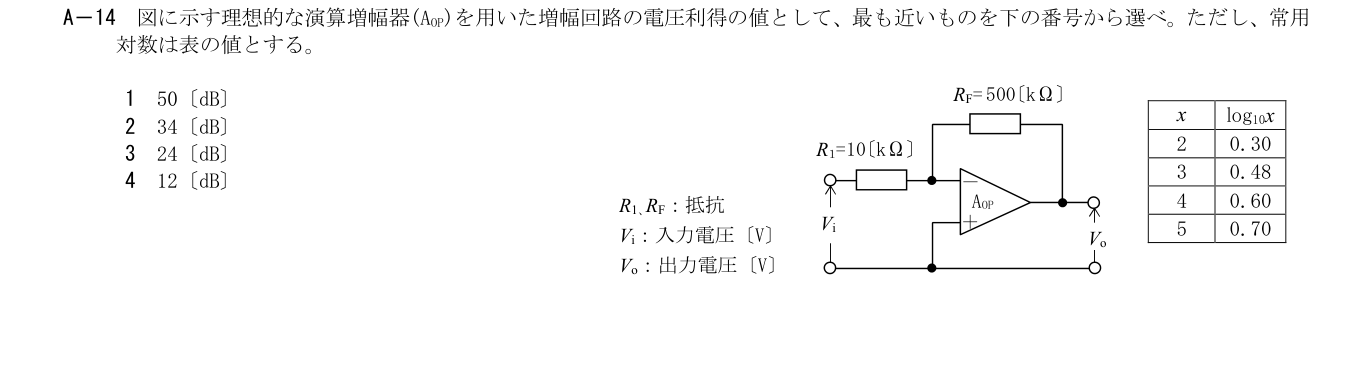

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問14(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A14
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
理想反転増幅器なのでAv=-RF/R1=-500/10=-50。電圧利得のdB値は符号とは分けて20log10|Av|=20(1+log10 5)=34 dB。
各選択肢の解説
- 1
50〔dB〕
50は電圧利得の絶対値（真数）であり、dBへ換算した値ではない。
- 2
34〔dB〕
反転増幅器の|Av|=RF/R1=50で、20log10(50)=34 dBとなる。
- 3
24〔dB〕
24 dBは真数約15.8に相当し、図の抵抗比50と合わない。
- 4
12〔dB〕
12 dBは真数約4に相当し、抵抗比500/10=50に合わない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学の基礎 A14（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
