第二級海上無線通信士2026年3月試験無線工学の基礎問 15(a)

2026年3月試験第二級海上無線通信士無線工学の基礎問15(a)

難度

標準

第二級海上無線通信士無線工学の基礎 A15

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

上側が正の半周期は上→左上D→a→R→b→右下D→下、逆半周期は下→左下D→a→R→b→右上D→上と流れ、aからbの全波波形アとなる。

詳細Layer 2

展開

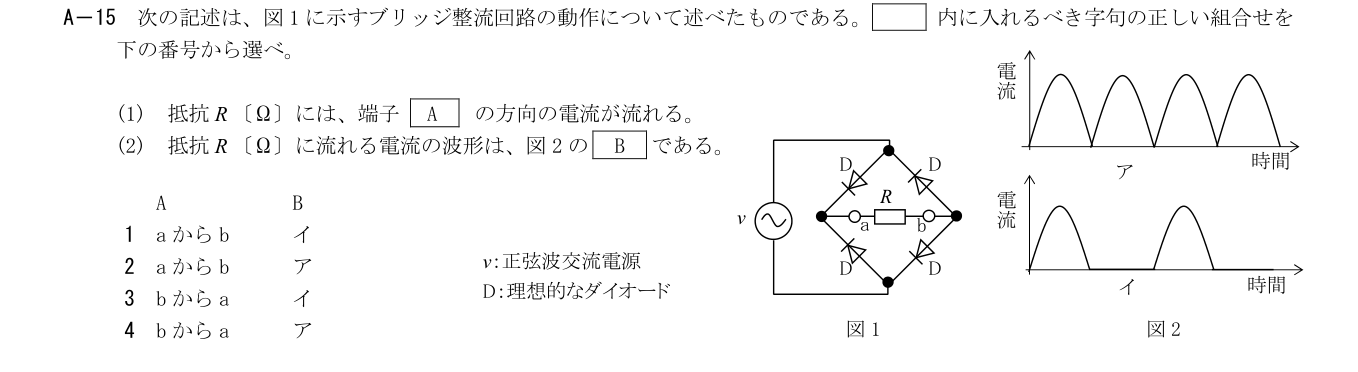

原図の陰極線から二つの左側ダイオードがa側を正にすることを確認する。各半周期の二個ずつの順方向経路は、どちらもa→R→bを通る。理想ダイオードでは正弦波の絶対値に比例する全波波形ア。

補足Layer 3

展開

a→b

ア, full-wave |sin|

ideal; original cathode bars directly enlarged and traced

1: aからb／イ
aからbの方向は合うが、波形イは半波整流。ブリッジでは反対の半周期にも別の二個が導通する。
2: aからb／ア
上側が正の半周期は上→左上D→a→R→b→右下D→下、逆半周期は下→左下D→a→R→b→右上D→上と流れ、aからbの全波波形アとなる。
3: bからa／イ
両半周期とも抵抗内はaからbであり、波形も半波イではなく全波アになる。
4: bからa／ア
全波アは合うが、原図の二つの左側ダイオードの陰極が集まるaが正側なので、bからaとは逆である。
