F1=¬(X∨Y)、F0=¬[XY∨¬(X∨Y)]よりA=1,B=1,C=0となる。

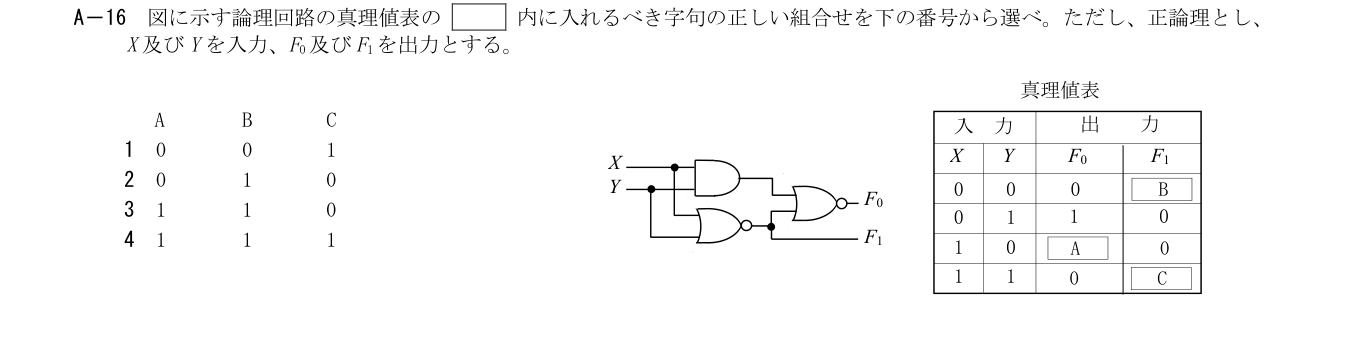

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問16(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A16
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
下段はNORでF1=¬(X∨Y)。上段のANDとこのF1をさらにNORしてF0=¬(XY∨F1)となりXORに一致する。入力00/01/10/11で(F0,F1)=(0,1)/(1,0)/(1,0)/(0,0)。
補足Layer 3展開閉じる
NOT(X OR Y)
NOT((X AND Y) OR F1)
各選択肢の解説
- 1
0／0／1
X=1,Y=0ではAND=0、NOR=0なのでF0=1となる。A=0とする点が誤り。X=Y=0のF1も1でありB=0は違う。
- 2
0／1／0
B=1,C=0は合うが、入力10でF0=1となるのでA=0は誤り。
- 3
1／1／0
F1=¬(X∨Y)、F0=¬[XY∨¬(X∨Y)]よりA=1,B=1,C=0となる。
- 4
1／1／1
A=1,B=1は合うが、入力11ではF1=NOR(1,1)=0なのでC=1は誤り。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学の基礎 A16（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
