差周波数fpと和周波数2fc+fpが、LPF前のedに現れる。
2026年3月試験 第二級海上無線通信士 無線工学A 問17(a)
難度
標準

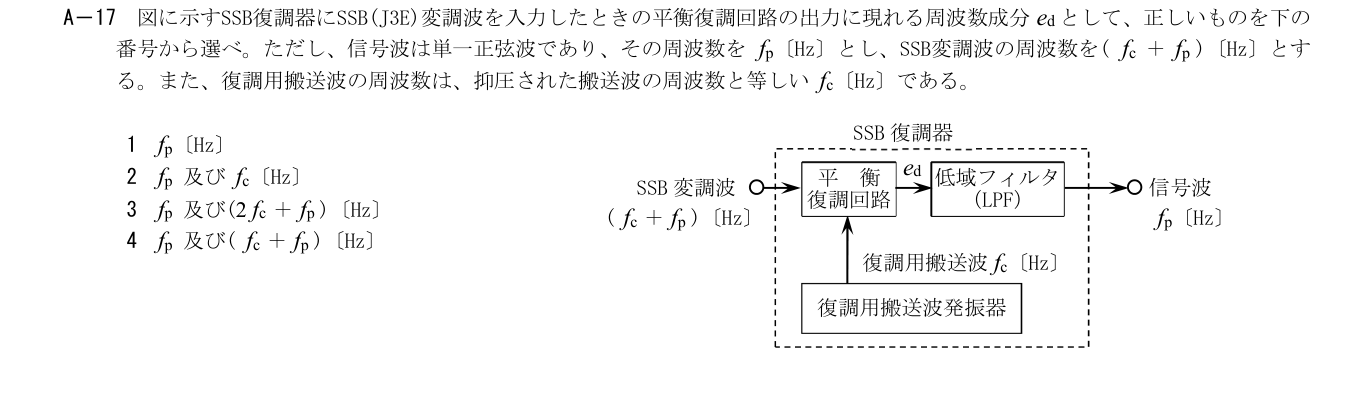

図に示すSSB復調器にSSB(J3E)変調波を入力したときの平衡復調回路の出力に現れる周波数成分edとして、正しいものを下の番号から選べ。ただし、信号波は単一正弦波であり、その周波数をfp〔Hz〕とし、SSB変調波の周波数を(fc＋fp)〔Hz〕とする。また、復調用搬送波の周波数は、抑圧された搬送波の周波数と等しいfc〔Hz〕である。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
平衡復調回路の乗算出力はcos[2π(fc+fp)t]cos(2πfc t)={cos(2πfp t)+cos[2π(2fc+fp)t]}/2。edはLPFの前なので差と和の両成分がある。
各選択肢の解説
- 1
fp〔Hz〕
fpのみになるのはLPFを通った後の信号波。図のedは平衡復調器直後。
- 2
fp及びfc〔Hz〕
差成分fpに加わる和成分はfcではなく2fc+fp。
- 3
fp及び(2fc＋fp)〔Hz〕
差周波数fpと和周波数2fc+fpが、LPF前のedに現れる。
- 4
fp及び(fc＋fp)〔Hz〕
fc+fpは入力SSBの周波数であり、理想乗算の和周波数2fc+fpと異なる。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学A A17（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
