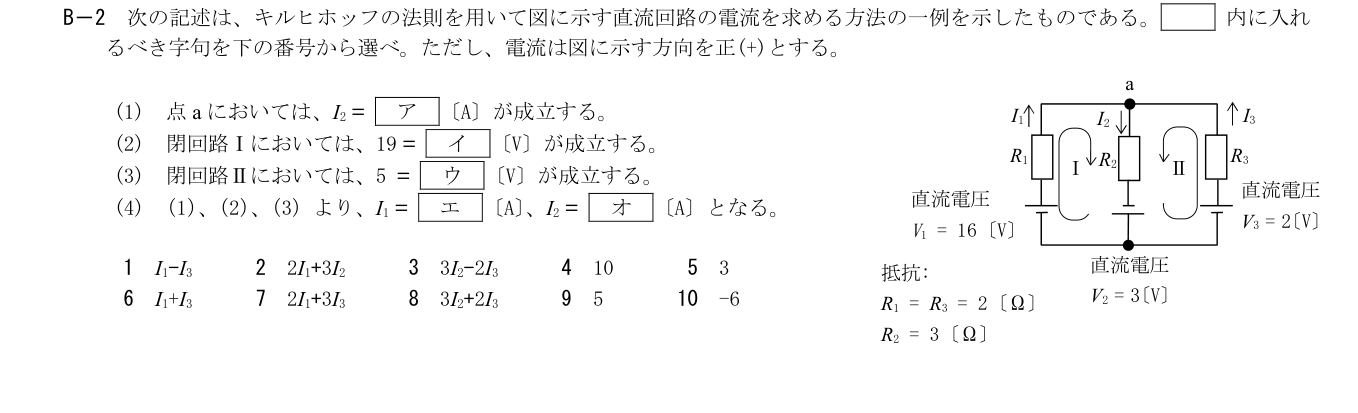

第二級海上無線通信士2026年9月試験無線工学の基礎問 B2

2026年9月試験第二級海上無線通信士無線工学の基礎問B2

難度

標準

第二級海上無線通信士無線工学の基礎 B2

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

aに向かうI1とI3が流出I2へ合流するのでI2=I1+I3、候補6。

詳細Layer 2

展開

電源V1とV2の原図極性から左ループの電源和は16+3=19 V。抵抗電圧は2I1+3I2なので2。

補足Layer 3

展開

右ループの電源和は3+2=5 V。原図の向きの式は3I2+2I3なので8。

I3=I2−I1を右式へ入れると5=5I2−2I1。左式19=2I1+3I2と足してI2=3、I1=5 Aなので9。

同じ連立解からI2=3 Aなので5。I3=−2 Aは仮定した上向き矢印と反対に流れることを示す。

原紙の電流矢印を固定してKCL/KVLを立てる。I2=I1+I3、19=2I1+3I2、5=3I2+2I3を解くと(I1,I2,I3)=(5,3,−2) A。負の解を理由に矢印や電源極性を変更しない。

I2=I1+I3

19=2I1+3I2

5=3I2+2I3
