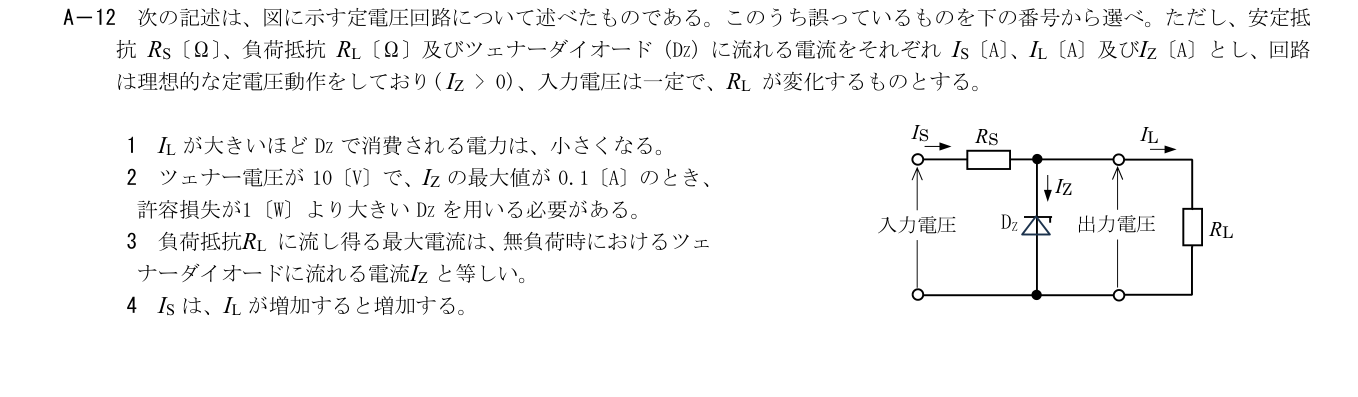

2026年9月試験 第二級海上無線通信士 無線工学A 問12(a)

各選択肢の解説

1

ILが大きいほどDZで消費される電力は、小さくなる。

IZ=IS−ILが減るためDZ損失Vz IZも小さくなるので、正しい。

2

ツェナー電圧が10〔V〕で、IZの最大値が0.1〔A〕のとき、許容損失が1〔W〕より大きいDZを用いる必要がある。

最大ツェナー損失は10×0.1=1 W。許容損失に余裕を持たせて1 Wより大きいものを用いるので正しい。

3

負荷抵抗RLに流し得る最大電流は、無負荷時におけるツェナーダイオードに流れる電流IZと等しい。

無負荷のIZはISに等しい。ILがISまで増すとIZが0となる限界を与える。厳密なIZ>0範囲ではこの値未満で使用する。

4

ISは、ILが増加すると増加する。

ISは入力とツェナー電圧の差/RSで一定。ILに応じて増加するのは定電圧モデルと矛盾する。
