第二級海上無線通信士2026年9月試験無線工学A問 14(a)

2026年9月試験第二級海上無線通信士無線工学A 問14(a)

難度

標準

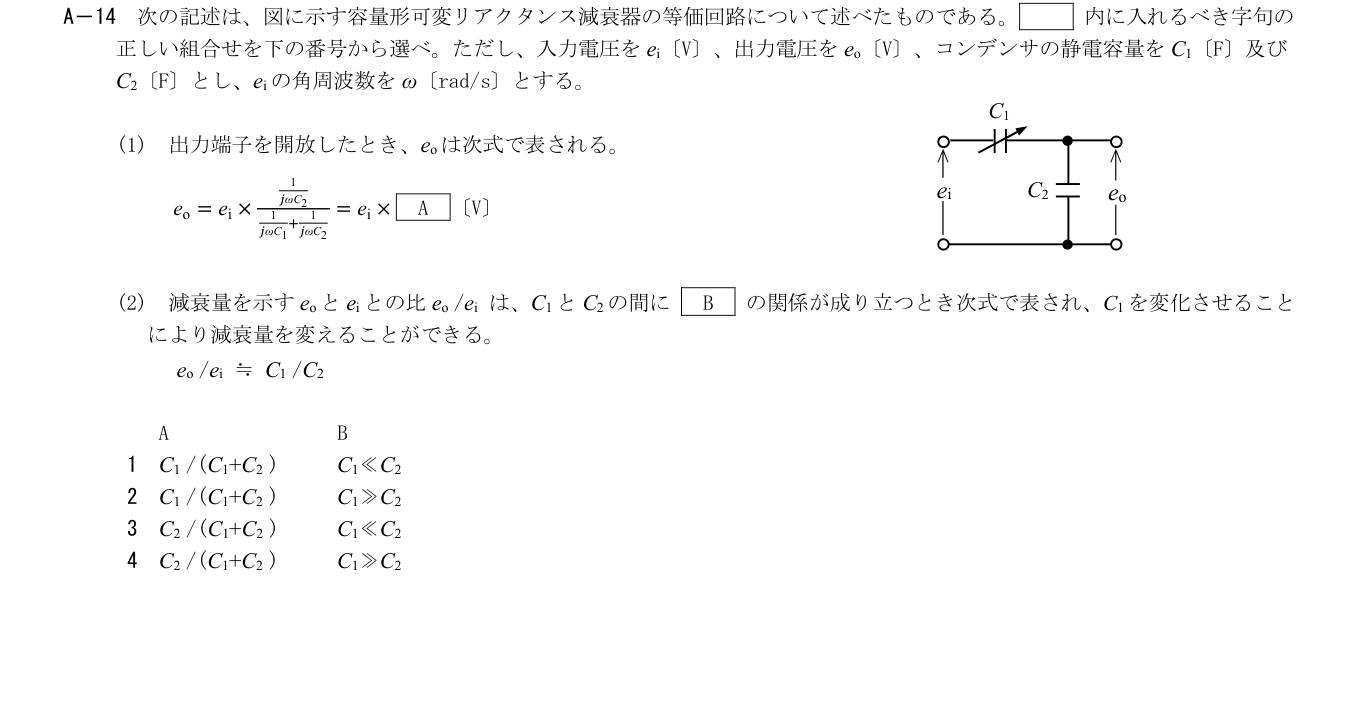

次の記述は、図に示す容量形可変リアクタンス減衰器の等価回路について述べたものである。空欄に入れるべき字句の正しい組合せを下の番号から選べ。ただし、入力電圧をei〔V〕、出力電圧をeo〔V〕、コンデンサの静電容量をC1〔F〕及びC2〔F〕とし、eiの角周波数をω〔rad/s〕とする。

(1) 出力端子を開放したとき、eo=ei×{[1/(jωC2)]/[1/(jωC1)+1/(jωC2)]}=ei×A〔V〕。

(2) 減衰量を示すeo/eiは、C1とC2の間にBの関係が成り立つときeo/ei≒C1/C2で表され、C1を変化させて減衰量を変えることができる。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

出力をC2から取り出す容量分圧の式と、小さいC1を分母で無視する近似条件が一致。

詳細Layer 2

展開

出力は接地側C2の端子電圧なのでeo/ei=Z2/(Z1+Z2)。Zk=1/(jωCk)を代入し分母分子にjωC1C2を掛けるとC1/(C1+C2)。C1≪C2なら分母≈C2となる。
