2026年9月試験 第二級海上無線通信士 無線工学A 問15(a)
難度
標準

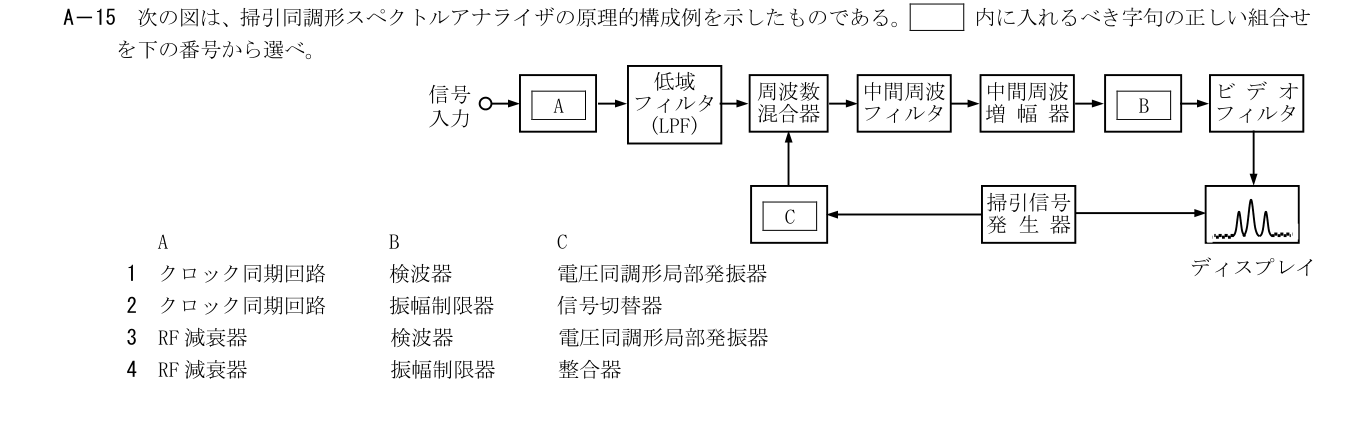

次の図は、掃引同調形スペクトルアナライザの原理的構成例を示したものである。空欄に入れるべき字句の正しい組合せを下の番号から選べ。図の信号経路は入力→A→LPF→混合器→IFフィルタ→IF増幅器→B→ビデオフィルタ→ディスプレイであり、掃引信号発生器がCと表示部を駆動し、Cが混合器へ局部信号を供給する。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
入力レベルをAのRF減衰器で整え、掃引電圧で局発Cを連続的に変えて入力の各周波数を固定IFへ変換する。IF信号のレベルをBの検波器でビデオ信号へ変え、周波数軸に対応させて表示する。
各選択肢の解説
- 1
クロック同期回路／検波器／電圧同調形局部発振器
BとCは合うが、入力レベルを設定し過大入力を防ぐ位置Aはクロック同期回路でなくRF減衰器。
- 2
クロック同期回路／振幅制限器／信号切替器
Aの入力部の機能に合わず、Bで振幅を一定にしてはスペクトル強度を表示できない。Cも局発を供給できない。
- 3
RF減衰器／検波器／電圧同調形局部発振器
入力の減衰、IFの振幅検波、掃引に従う電圧同調局発という図の各位置に対応する。
- 4
RF減衰器／振幅制限器／整合器
Aは合うが、振幅制限器は測りたいレベル差を消してしまう。整合器は掃引局発の代わりにはならない。
