第二級海上無線通信士2026年9月試験無線工学A問 16(a)

2026年9月試験第二級海上無線通信士無線工学A 問16(a)

難度

標準

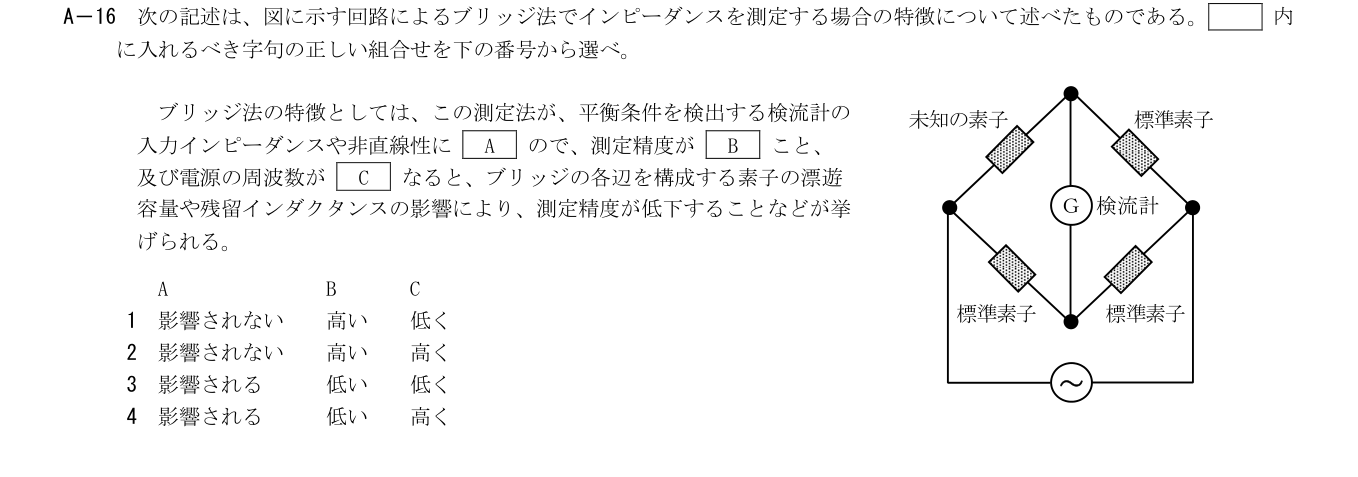

次の記述は、図に示す回路によるブリッジ法でインピーダンスを測定する場合の特徴について述べたものである。空欄に入れるべき字句の正しい組合せを下の番号から選べ。

ブリッジ法の特徴としては、この測定法が、平衡条件を検出する検流計の入力インピーダンスや非直線性にAので、測定精度がBこと、及び電源の周波数がCなると、ブリッジの各辺を構成する素子の漂遊容量や残留インダクタンスの影響により、測定精度が低下することなどが挙げられる。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

零位法の高精度と、高周波で寄生成分の影響が増すことを正しく組み合わせている。

詳細Layer 2

展開

ブリッジの零位法では平衡時の検流計両端電圧と電流が0となり、指示の倍率や非直線性に依存せずインピーダンス比を定められる。高周波ほど漂遊Cのリアクタンスが小さく、残留Lのリアクタンスが大きくなって理想辺から外れる。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

出典：公益財団法人日本無線協会第二級海上無線通信士 2026-09 無線工学A A16（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
