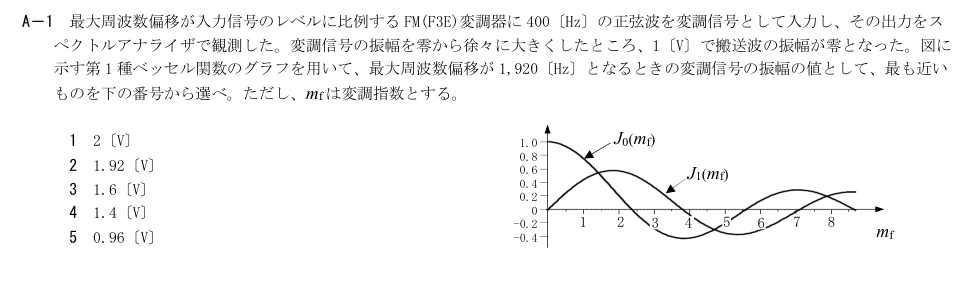

A－1 最大周波数偏移が入力信号のレベルに比例するFM(F3E)変調器に400〔Hz〕の正弦波を変調信号として入力し、その出力をス

ペクトルアナライザで観測した。変調信号の振幅を零から徐々に大きくしたところ、1〔V〕で搬送波の振幅が零となった。図に

示す第1 種ベッセル関数のグラフを用いて、最大周波数偏移が1,920〔Hz〕となるときの変調信号の振幅の値として、最も近い

ものを下の番号から選べ。ただし、mf は変調指数とする。

1 2〔V〕

2 1.92〔V〕

3 1.6〔V〕

4 1.4〔V〕

5 0.96〔V〕

1.0

0.8

0.6

0.4

0.2

-0.2

-0.4

J0(mf)

J1(mf)

1 2 7

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

搬送波成分J₀(mf)が1Vで最初の零となるmf≈2.4。偏移は2.4×400=960Hz。偏移は入力振幅に比例するので1920Hzには2V。

各選択肢の解説

1: 2〔V〕
正しい。搬送波成分J₀(mf)が1Vで最初の零となるmf≈2.4。偏移は2.4×400=960Hz。偏移は入力振幅に比例するので1920Hzには2V。
2: 1.92〔V〕
誤り。1920/960=2で、基準1Vの2倍が必要。1.92Vは偏移値の比を誤る。
3: 1.6〔V〕
誤り。1.6Vでは偏移は約1536Hzにとどまる。
4: 1.4〔V〕
誤り。1.4Vでは約1344Hzにとどまる。
5: 0.96〔V〕
誤り。0.96Vでは偏移は約922Hzであり、目標の半分未満。
