第一級陸上無線技術士2026年1月試験無線工学A問 6

2026年1月試験第一級陸上無線技術士無線工学A 問6

無線工学A #無線工学A

難度

標準

(FA801-2)

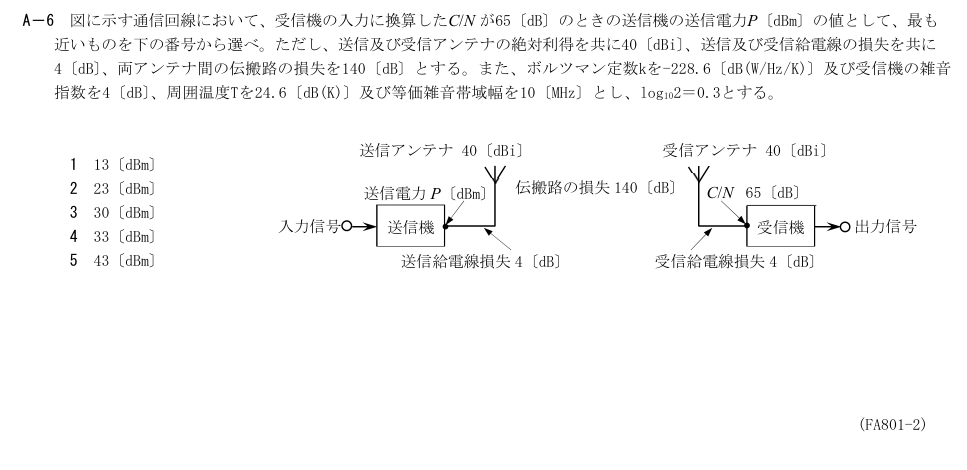

A－6 図に示す通信回線において、受信機の入力に換算したC/N が65〔dB〕のときの送信機の送信電力P〔dBm〕の値として、最も

近いものを下の番号から選べ。ただし、送信及び受信アンテナの絶対利得を共に40〔dBi〕、送信及び受信給電線の損失を共に

4〔dB〕、両アンテナ間の伝搬路の損失を140〔dB〕とする。また、ボルツマン定数kを-228.6〔dB(W/Hz/K)〕及び受信機の雑音

指数を4〔dB〕、周囲温度Tを24.6〔dB(K)〕及び等価雑音帯域幅を10〔MHz〕とし、log102＝0.3とする。

1 13〔dBm〕

2 23〔dBm〕

3 30〔dBm〕

4 33〔dBm〕

5 43〔dBm〕

伝搬路の損失140〔dB〕

送信給電線損失4〔dB〕

受信給電線損失4〔dB〕

送信電力P〔dBm〕

送信機

受信機

送信アンテナ 40〔dBi〕

入力信号

受信アンテナ 40〔dBi〕

出力信号

C/N 65〔dB〕

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

N=kTB+NF=−228.6+24.6+70+4=−130dBW=−100dBm。C/N65dBからPr=−35dBm。経路利得−68dBなのでPt=33dBm。

各選択肢の解説

1: 13〔dBm〕
誤り。熱雑音は−228.6+24.6+70+4=−130dBW=−100dBm、必要受信信号は−35dBm、送信電力は33dBm。
2: 23〔dBm〕
誤り。アンテナ利得と損失の総和は40+40−4−4−140=−68dBであり、−35+68=33dBm。
3: 30〔dBm〕
誤り。必要受信信号−35dBmから伝搬・給電線を通算すると33dBmで、30ではない。
4: 33〔dBm〕
正しい。N=kTB+NF=−228.6+24.6+70+4=−130dBW=−100dBm。C/N65dBからPr=−35dBm。経路利得−68dBなのでPt=33dBm。
5: 43〔dBm〕
誤り。給電線損失は送受各4dBで合計8dB、43dBmは過大。
