第一級陸上無線技術士2026年1月試験無線工学B問 10

2026年1月試験第一級陸上無線技術士無線工学B 問10

難度

標準

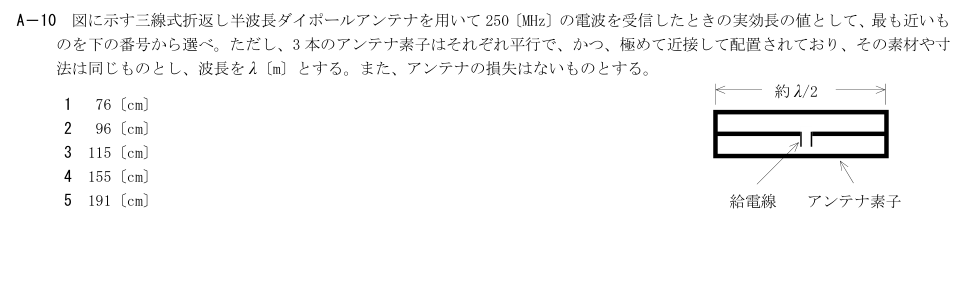

A－10 図に示す三線式折返し半波長ダイポールアンテナを用いて250〔MHz〕の電波を受信したときの実効長の値として、最も近いも

のを下の番号から選べ。ただし、3 本のアンテナ素子はそれぞれ平行で、かつ、極めて近接して配置されており、その素材や寸

法は同じものとし、波長をλ〔m〕とする。また、アンテナの損失はないものとする。

1 76〔cm〕

2 96〔cm〕

3 115〔cm〕

4 155〔cm〕

5 191〔cm〕

約λ/2

給電線

アンテナ素子

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

平行近接した同寸法3線式折返しでは素子電流の合成により実効長は3λ/π。λ=c/f=1.2mなので1.146m≈115cm。

1: 76〔cm〕
誤り。3線式折返し半波長ダイポールの実効長は3λ/πであり、250MHzのλ=1.2mなら約115cm。
2: 96〔cm〕
誤り。約3×1.2/π=1.146mで、96cmではない。
3: 115〔cm〕
正しい。平行近接した同寸法3線式折返しでは素子電流の合成により実効長は3λ/π。λ=c/f=1.2mなので1.146m≈115cm。
4: 155〔cm〕
誤り。実効長の式は3λ/πであって155cmにはならない。
5: 191〔cm〕
誤り。λ=1.2mかつ3λ/π≈1.15mなので191cmは過大。
