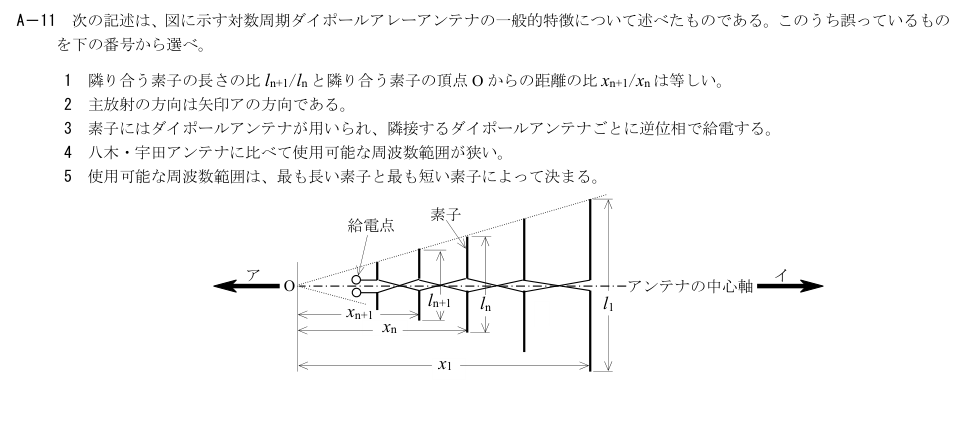

2026年1月試験 第一級陸上無線技術士 無線工学B 問11

各選択肢の解説

1

隣り合う素子長の比ln+1/lnと頂点Oからの距離の比xn+1/xnは等しい。

正しい。対数周期構造では素子寸法と配置間隔に共通の相似比を使う。

2

主放射の方向は矢印アの方向である。

正しい。図の短い素子側が主放射方向アとなる。

3

素子にはダイポールアンテナが用いられ、隣接するダイポールアンテナごとに逆位相で給電する。

正しい。交差給電により隣接ダイポールの位相を反転させる。

4

八木・宇田アンテナに比べて使用可能な周波数範囲が狭い。

誤り。対数周期ダイポールアレーは広帯域アンテナであり、一般に八木・宇田より広い周波数範囲を利用できる。

5

使用可能な周波数範囲は、最も長い素子と最も短い素子によって決まる。

正しい。低域側は最大素子、高域側は最小素子の寸法で範囲が定まる。
