第一級陸上無線技術士2026年1月試験無線工学B問 B4

2026年1月試験第一級陸上無線技術士無線工学B 問B4

難度

標準

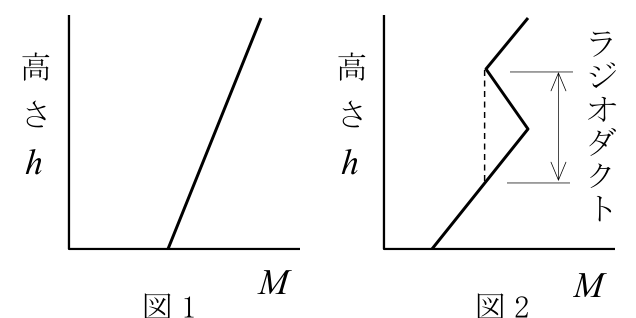

標準大気中の電波通路、m=n+h/R で表す修正屈折率、M曲線、ラジオダクトを問う。同じ記号の空欄には同じ字句が入る。図1は右上がりの標準M曲線、図2は途中で逆勾配となるダクトのM曲線。

各枠に一つずつ選んでください。同じ候補を複数の枠で選べます。未回答の枠があっても採点できます。

ア

イ

ウ

エ

オ

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

ア=8: 上方に凸に。屈折率が高度とともに低下すると光路は地表側へ曲がり、直線との位置関係は上方に凸。

詳細Layer 2

展開

イ=10: 半径。h/R の R は地球の半径。

補足Layer 3

展開

ウ=2: (m−1)。修正屈折示数は M=(m−1)×10^6 と定義する。

エ=5: 標準形。図1の標準大気の直線的なM曲線は標準形。

オ=7: 逆転。温度などの逆転層で屈折率勾配が変わりダクトが生じる。
