第一級陸上無線技術士2026年1月試験無線工学B問 B3

2026年1月試験第一級陸上無線技術士無線工学B 問B3

難度

標準

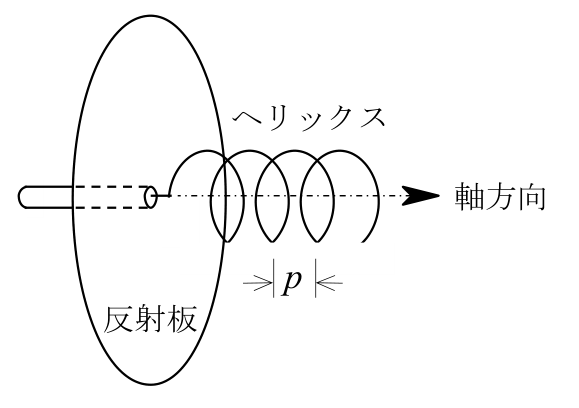

図に示すヘリカルアンテナ。ヘリックスのピッチ p は数分の1波長程度。1巻きの長さが1波長に近い場合の電流・主ビーム・偏波、巻数と半値角、全長と帯域を問う。

各枠に一つずつ選んでください。同じ候補を複数の枠で選べます。未回答の枠があっても採点できます。

ア

イ

ウ

エ

オ

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

ア=1: 進行波。軸モードではヘリックス導線上を進行波状の電流が進む。

詳細Layer 2

展開

イ=7: 軸方向。図の矢印も示すように、主ビームはヘリックスの軸方向。

補足Layer 3

展開

ウ=3: 円。回転する電流分布により軸方向の円偏波を放射する。

エ=4: 大きく。巻数を減らすと開口相当長が短くなり、半値角は大きくなる。

オ=10: 広くなる。長さを確保し入力インピーダンスが安定すると帯域が広くなる。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年10月15日

出典：公益財団法人日本無線協会第一級陸上無線技術士試験 2026年1月無線工学B B3（問題・正答）。解説は過去問AIが独自作成。図・数式語群は原典から切り出し。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
