第一級陸上無線技術士2026年7月試験無線工学B問 15

2026年7月試験第一級陸上無線技術士無線工学B 問15

無線工学B #無線工学B

難度

標準

𝐷

𝑑

送信点

受信点

第1 フレネルゾーン

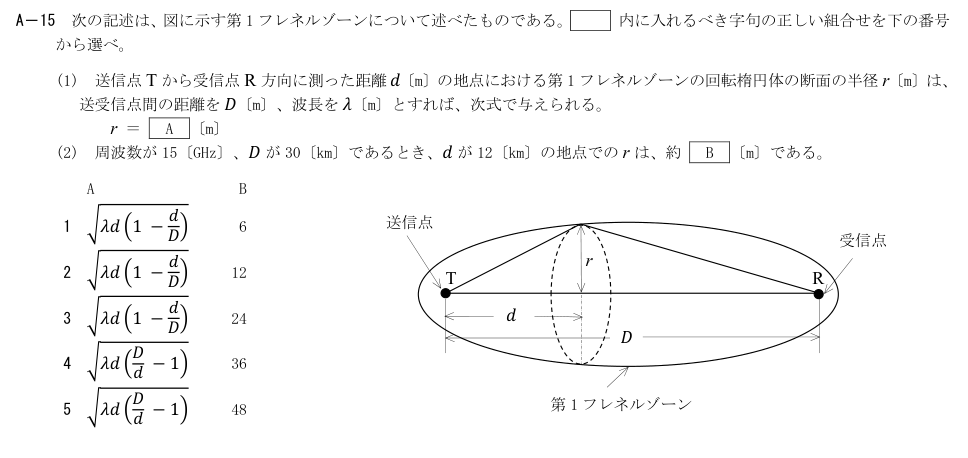

A－15 次の記述は、図に示す第1 フレネルゾーンについて述べたものである。内に入れるべき字句の正しい組合せを下の番号

から選べ。

(1) 送信点T から受信点R 方向に測った距離 𝑑〔m〕の地点における第1 フレネルゾーンの回転楕円体の断面の半径r〔m〕は、

送受信点間の距離を 𝐷〔m〕、波長を 𝜆〔m〕とすれば、次式で与えられる。

r ＝ A 〔m〕

(2) 周波数が15〔GHz〕、𝐷 が30〔km〕であるとき、𝑑 が12〔km〕の地点でのr は、約 B 〔m〕である。

A B

1 √𝜆𝑑(1 −𝑑

𝐷) 6

2 √𝜆𝑑(1 −𝑑

𝐷) 12

3 √𝜆𝑑(1 −𝑑

𝐷) 24

4 √𝜆𝑑(𝐷

𝑑 −1) 36

5 √𝜆𝑑(𝐷

𝑑 −1) 48

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

第1フレネルゾーン半径r=√(λd(D−d)/D)。15GHzのλ=0.02m、d=12km、D=30kmでr=12m。

各選択肢の解説

1: A=√{λd(1−d/D)}、B=6〔m〕
誤り。式は合うが、λ=0.02m、d=12000m、1−d/D=0.6よりr=√144=12m。
2: A=√{λd(1−d/D)}、B=12〔m〕
正しい。第1フレネルゾーン半径r=√(λd(D−d)/D)。15GHzのλ=0.02m、d=12km、D=30kmでr=12m。
3: A=√{λd(1−d/D)}、B=24〔m〕
誤り。24mは計算値12mの2倍。
4: A=√{λd(D/d−1)}、B=36〔m〕
誤り。D/d−1を掛けると距離の比が逆で、第1フレネル半径の式でない。
5: A=√{λd(D/d−1)}、B=48〔m〕
誤り。D/d−1を使う式は誤りで、48mにもならない。
