2026年7月試験 第一級陸上無線技術士 無線工学B 問20

(FB807-5)

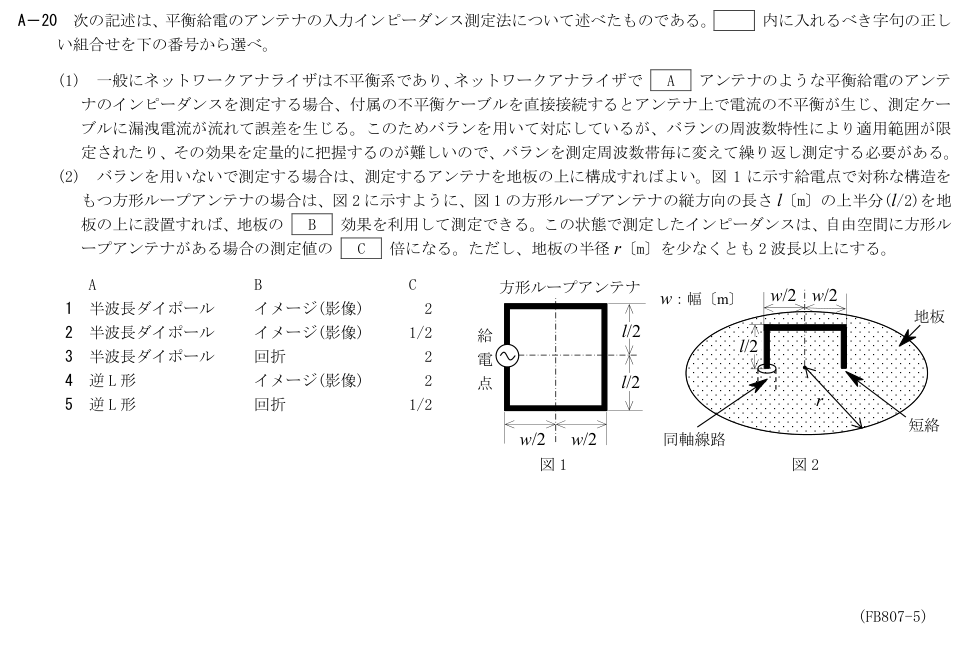

A－20 次の記述は、平衡給電のアンテナの入力インピーダンス測定法について述べたものである。 内に入れるべき字句の正し

い組合せを下の番号から選べ。

(1) 一般にネットワークアナライザは不平衡系であり、ネットワークアナライザで A アンテナのような平衡給電のアンテ

ナのインピーダンスを測定する場合、付属の不平衡ケーブルを直接接続するとアンテナ上で電流の不平衡が生じ、測定ケー

ブルに漏洩電流が流れて誤差を生じる。このためバランを用いて対応しているが、バランの周波数特性により適用範囲が限

定されたり、その効果を定量的に把握するのが難しいので、バランを測定周波数帯毎に変えて繰り返し測定する必要がある。

(2) バランを用いないで測定する場合は、測定するアンテナを地板の上に構成すればよい。図1 に示す給電点で対称な構造を

もつ方形ループアンテナの場合は、図2 に示すように、図1 の方形ループアンテナの縦方向の長さl〔m〕の上半分(l/2)を地

板の上に設置すれば、地板の B 効果を利用して測定できる。この状態で測定したインピーダンスは、自由空間に方形ル

ープアンテナがある場合の測定値の C 倍になる。ただし、地板の半径r〔m〕を少なくとも2 波長以上にする。

A B

C

1 半波長ダイポール イメージ(影像)

2

2 半波長ダイポール イメージ(影像)

1/2

3 半波長ダイポール 回折

2

4 逆L 形 イメージ(影像)

2

5 逆L 形 回折

1/2

方形ループアンテナ

l/2

w/2

l/2

w/2

図1

給

電

点

地板

同軸線路

l/2

w/2

図2

w：幅〔m〕

短絡

r

w/2
