2026年7月試験 第一級陸上無線技術士 無線工学B 問B3

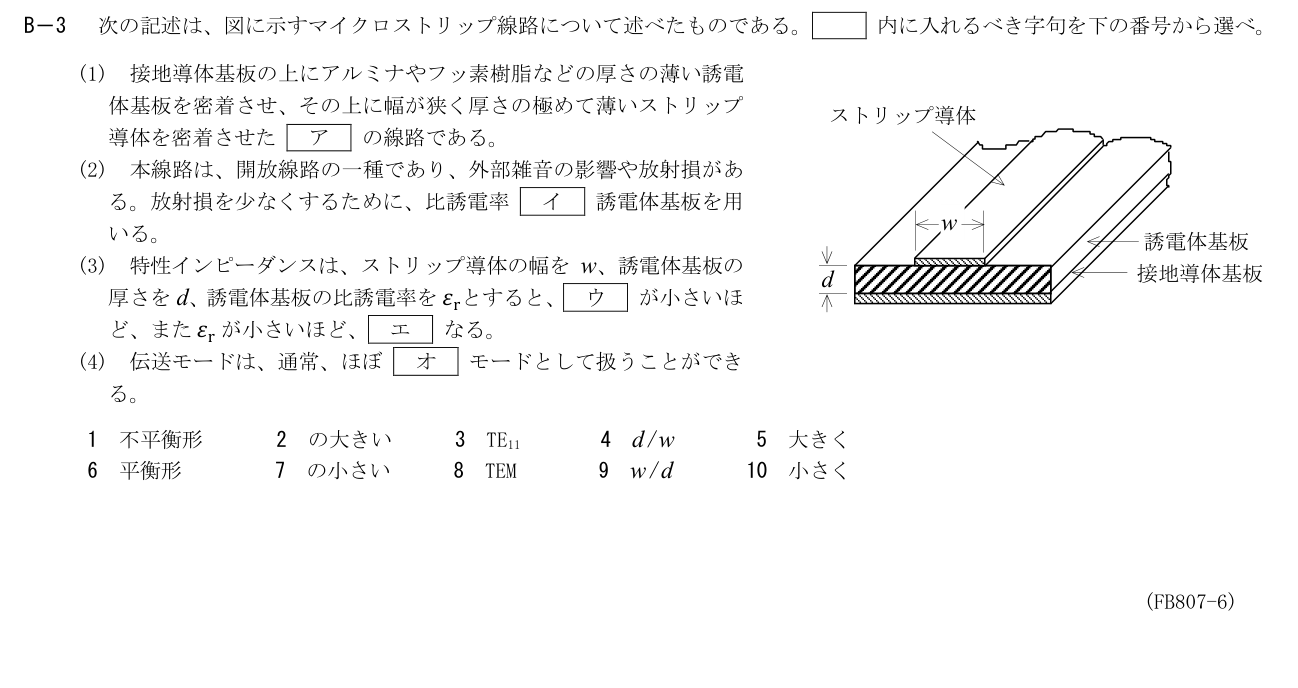

B－3 次の記述は、図に示すマイクロストリップ線路について述べたものである。 内に入れるべき字句を下の番号から選べ。

(1) 接地導体基板の上にアルミナやフッ素樹脂などの厚さの薄い誘電

体基板を密着させ、その上に幅が狭く厚さの極めて薄いストリップ ストリップ導体

導体を密着させた ア の線路である。

(2) 本線路は、開放線路の一種であり、外部雑音の影響や放射損があ

る。放射損を少なくするために、比誘電率 イ 誘電体基板を用

w いる。 誘電体基板

(3) 特性インピーダンスは、ストリップ導体の幅をw、誘電体基板の 接地導体基板 d

厚さをd、誘電体基板の比誘電率を 𝜀rとすると、 ウ が小さいほ

ど、また 𝜀r が小さいほど、 エ なる。

(4) 伝送モードは、通常、ほぼ オ モードとして扱うことができ

る。

1 不平衡形 2 の大きい 3 TE11 4 d / w 5 大きく

6 平衡形 7 の小さい 8 TEM 9 w / d 10 小さく

(FB807-6)
