第一級陸上無線技術士2026年7月試験無線工学B問 B4

2026年7月試験第一級陸上無線技術士無線工学B 問B4

難度

標準

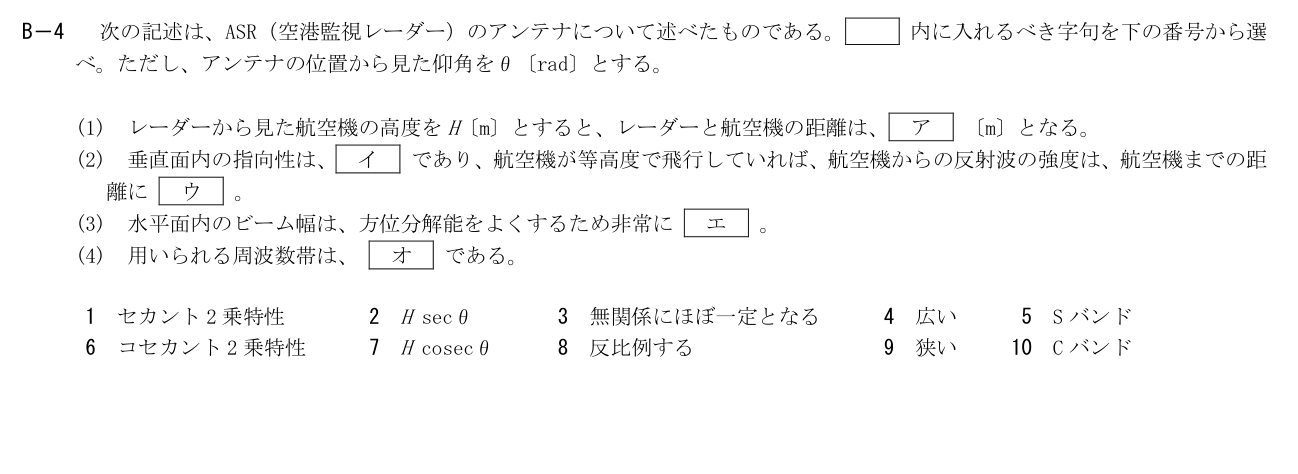

B－4 次の記述は、ASR（空港監視レーダー）のアンテナについて述べたものである。内に入れるべき字句を下の番号から選

べ。ただし、アンテナの位置から見た仰角をθ〔rad〕とする。

(1) レーダーから見た航空機の高度をH〔m〕とすると、レーダーと航空機の距離は、ア〔m〕となる。

(2) 垂直面内の指向性は、イであり、航空機が等高度で飛行していれば、航空機からの反射波の強度は、航空機までの距

離にウ。

(3) 水平面内のビーム幅は、方位分解能をよくするため非常にエ。

(4) 用いられる周波数帯は、オである。

1 セカント2 乗特性 2 H secθ 3 無関係にほぼ一定となる 4 広い 5 S バンド

6 コセカント2 乗特性 7 H cosecθ 8 反比例する 9 狭い 10 C バンド

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

高さHが距離rの鉛直成分H=r sinθなのでr=H cosecθ。

詳細Layer 2

展開

等高度飛行でも遠方を補う垂直指向性はコセカント二乗特性。

補足Layer 3

展開

垂直指向性の補償により、同高度機の受信反射強度は距離にほぼ無関係となる。

方位分解能を高めるには水平ビーム幅を狭くする。

ASRに用いられる周波数帯はSバンド。
