2026年7月試験 第一級陸上無線技術士 無線工学B 問3

(FB807-1)

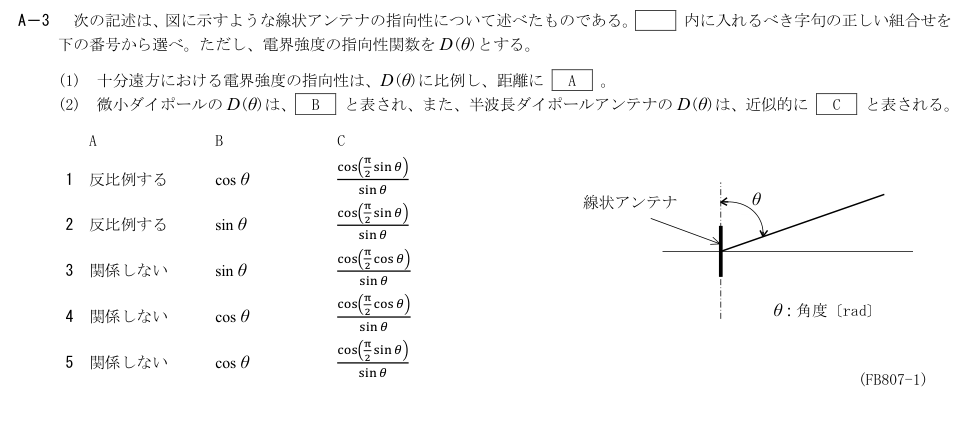

A－3 次の記述は、図に示すような線状アンテナの指向性について述べたものである。 内に入れるべき字句の正しい組合せを

下の番号から選べ。ただし、電界強度の指向性関数をD(θ)とする。

(1) 十分遠方における電界強度の指向性は、D(θ)に比例し、距離に A 。

(2) 微小ダイポールのD(θ)は、 B と表され、また、半波長ダイポールアンテナのD(θ)は、近似的に C と表される。

A B

C

1 反比例する cos θ

cos(π

2 sin𝜃)

sin 𝜃

2 反比例する sin θ

cos(π

2 sin𝜃)

sin 𝜃

3 関係しない sin θ

cos(π

2 cos 𝜃)

sin 𝜃

4 関係しない cos θ

cos(π

2 cos 𝜃)

sin 𝜃

5 関係しない cos θ

cos(π

2 sin𝜃)

sin 𝜃

線状アンテナ

θ

θ : 角度〔rad〕
