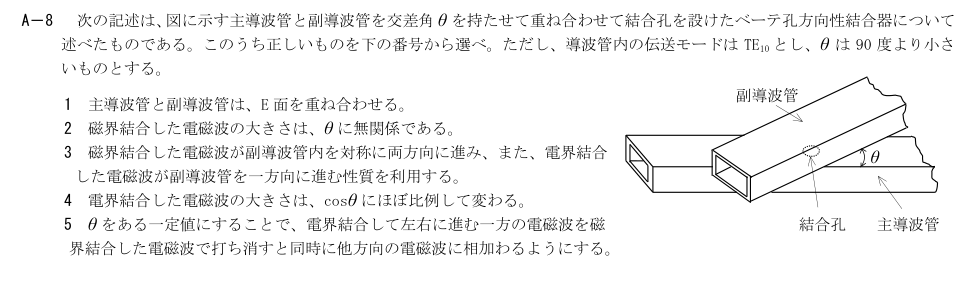

2026年7月試験 第一級陸上無線技術士 無線工学B 問8

各選択肢の解説

1

主導波管と副導波管は、E 面を重ね合わせる。

誤り。ベーテ孔結合器は図の交差配置・結合孔で電界/磁界結合を組み合わせ、E面を単純に重ねるという条件ではない。

2

磁界結合した電磁波の大きさは、θ に無関係である。

誤り。交差角θは磁界結合の方向成分を変え、無関係ではない。

3

磁界結合した電磁波が副導波管内を対称に両方向に進み、また、電界結合した電磁波が副導波管を一方向に進む性質を利用する。

誤り。電界結合と磁界結合の両方向寄与を利用し、片方で相殺・他方で加算するので、記述の一方向限定は違う。

4

電界結合した電磁波の大きさは、cosθ にほぼ比例して変わる。

誤り。θに対する結合の関係を電界側のみcosθ比例とはしない。

5

θ をある一定値にすることで、電界結合して左右に進む一方の電磁波を磁界結合した電磁波で打ち消すと同時に他方向の電磁波に相加わるようにする。

正しい。電界結合成分と磁界結合成分の相対振幅をθで合わせ、一方の進行方向では打消し、反対側では加算して方向性を得る。
