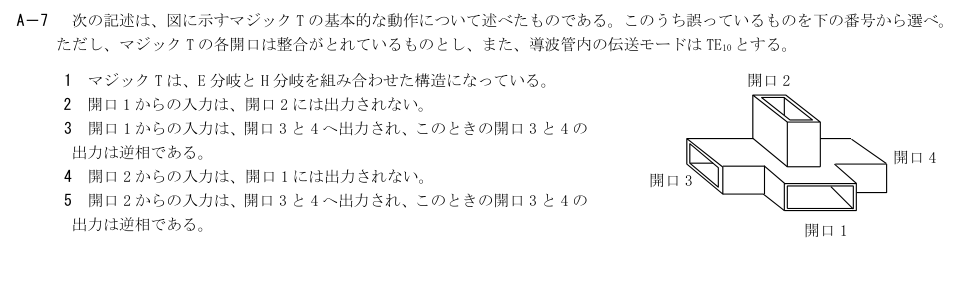

A－7 次の記述は、図に示すマジックT の基本的な動作について述べたものである。このうち誤っているものを下の番号から選べ。

ただし、マジックT の各開口は整合がとれているものとし、また、導波管内の伝送モードはTE10 とする。

1 マジックT は、E 分岐とH 分岐を組み合わせた構造になっている。

2 開口1 からの入力は、開口2 には出力されない。

3 開口1 からの入力は、開口3 と4 へ出力され、このときの開口3 と4 の

出力は逆相である。

4 開口2 からの入力は、開口1 には出力されない。

5 開口2 からの入力は、開口3 と4 へ出力され、このときの開口3 と4 の

出力は逆相である。

開口2

開口3

開口4

開口1

解説

解説本文

展開

解説Layer 1

誤り。図の開口1から開口3/4への分配は同相であり、逆相ではない。

1: マジックT は、E 分岐とH 分岐を組み合わせた構造になっている。
正しい。E面TとH面Tの組み合わせで四端子となる。
2: 開口1 からの入力は、開口2 には出力されない。
正しい。整合したE分岐・H分岐端子は相互にアイソレーションがある。
3: 開口1 からの入力は、開口3 と4 へ出力され、このときの開口3 と4 の出力は逆相である。
誤り。図の開口1から開口3/4への分配は同相であり、逆相ではない。
4: 開口2 からの入力は、開口1 には出力されない。
正しい。開口2から開口1へは出力されない。
5: 開口2 からの入力は、開口3 と4 へ出力され、このときの開口3 と4 の出力は逆相である。
正しい。図の開口2から開口3/4への分配は逆相になる。
