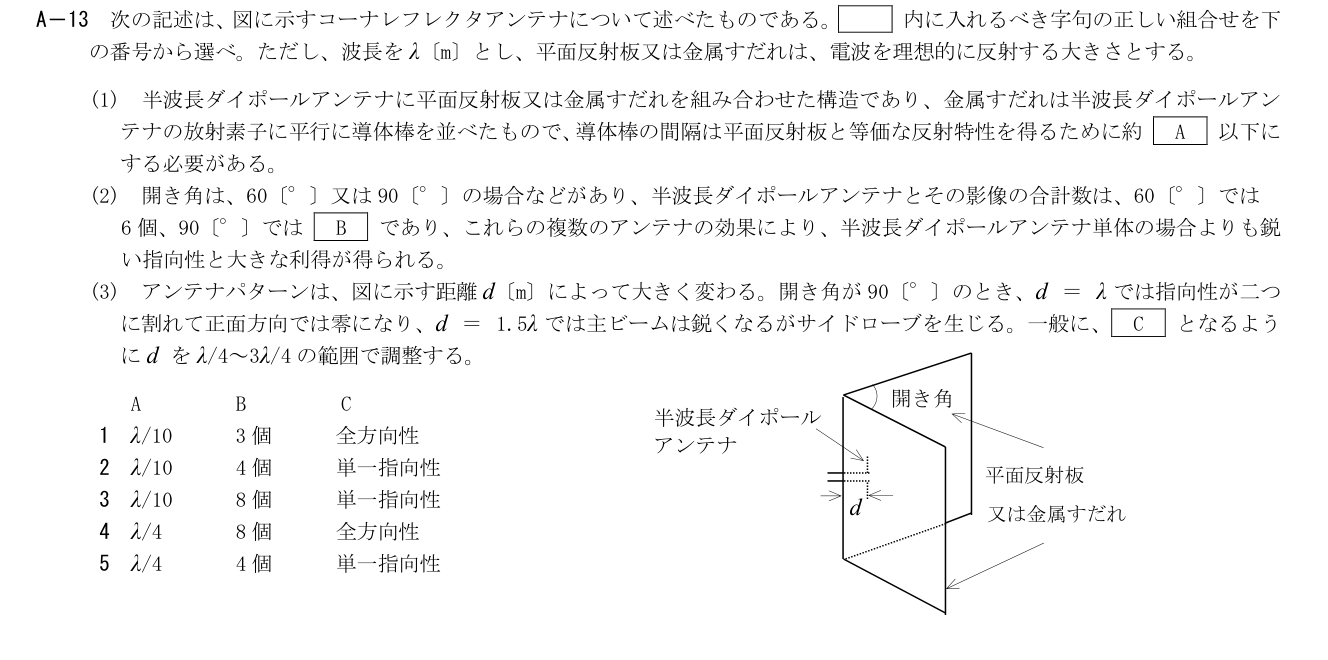

A－13 次の記述は、図に示すコーナレフレクタアンテナについて述べたものである。内に入れるべき字句の正しい組合せを下

の番号から選べ。ただし、波長をλ〔m〕とし、平面反射板又は金属すだれは、電波を理想的に反射する大きさとする。

(1) 半波長ダイポールアンテナに平面反射板又は金属すだれを組み合わせた構造であり、金属すだれは半波長ダイポールアン

テナの放射素子に平行に導体棒を並べたもので、導体棒の間隔は平面反射板と等価な反射特性を得るために約 A 以下に

する必要がある。

(2) 開き角は、60〔°〕又は90〔°〕の場合などがあり、半波長ダイポールアンテナとその影像の合計数は、60〔°〕では

6 個、90〔°〕では B であり、これらの複数のアンテナの効果により、半波長ダイポールアンテナ単体の場合よりも鋭

い指向性と大きな利得が得られる。

(3) アンテナパターンは、図に示す距離d〔m〕によって大きく変わる。開き角が90〔°〕のとき、d ＝ λ では指向性が二つ

に割れて正面方向では零になり、d ＝ 1.5λ では主ビームは鋭くなるがサイドローブを生じる。一般に、 C となるよう

にd をλ/4～3λ/4 の範囲で調整する。

A B C

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。金属すだれは波長より十分細かい約λ/10以下。90°では実素子1+影像3=4、前方へ単一指向性を作る。

詳細Layer 2

展開

理想導体の鏡像を90°ごとに構成すると4素子。導体棒はEに平行、間隔をλより十分小さくして反射面を近似。dは原紙の角二等分線上の頂点から素子まで。

1: A:λ/10／B:3個／C:全方向性
誤り。Aは合うが90°の影像を含む合計は4個で、狙う指向性は単一方向。
2: A:λ/10／B:4個／C:単一指向性
正しい。金属すだれは波長より十分細かい約λ/10以下。90°では実素子1+影像3=4、前方へ単一指向性を作る。
3: A:λ/10／B:8個／C:単一指向性
誤り。A,Cは合うが90°の合計数は360/90=4個。
4: A:λ/4／B:8個／C:全方向性
誤り。すだれ間隔は約λ/10以下、合計4個、単一指向性。
5: A:λ/4／B:4個／C:単一指向性
誤り。B,Cは合うが等価平面反射の間隔目安は約λ/10以下。
