正答。同じ電界を生じる条件はGP=G0P0なので、基準に対する利得G/G0=P0/Pである。
2026年3月試験 第二級海上無線通信士 無線工学B 問B1
難度
標準

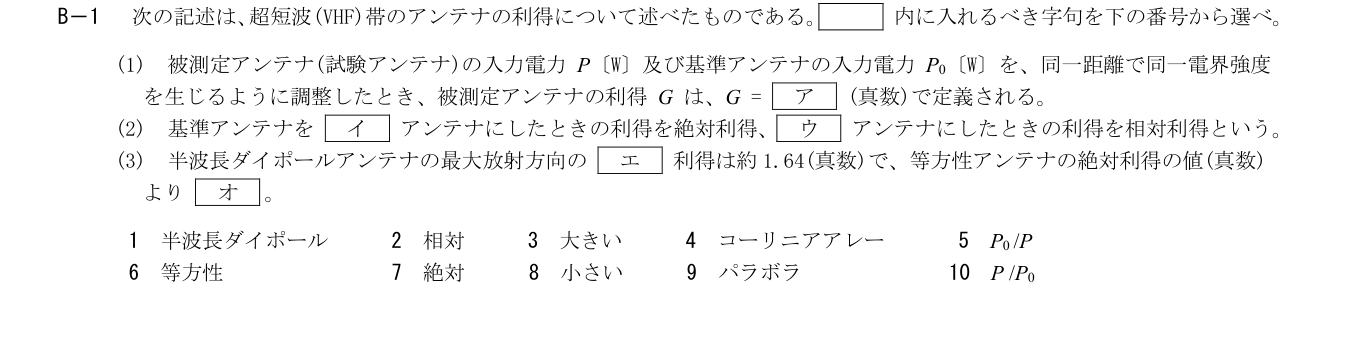

B－1 次の記述は、超短波(VHF)帯のアンテナの利得について述べたものである。 内に入れるべき字句を下の番号から選べ。
(1) 被測定アンテナ(試験アンテナ)の入力電力 P〔W〕及び基準アンテナの入力電力 P0〔W〕を、同一距離で同一電界強度
を生じるように調整したとき、被測定アンテナの利得 G は、G = ア (真数)で定義される。
(2) 基準アンテナを イ アンテナにしたときの利得を絶対利得、 ウ アンテナにしたときの利得を相対利得という。
(3) 半波長ダイポールアンテナの最大放射方向の エ 利得は約1.64(真数)で、等方性アンテナの絶対利得の値(真数)
より オ 。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
正答。絶対利得は全方向へ一様に放射する等方性アンテナを基準とする。
補足Layer 3展開閉じる
正答。相対利得は半波長ダイポールを基準とする。
正答。半波長ダイポールの等方性基準の絶対利得は最大方向で約1.64である。半波長基準の相対利得は1である。
正答。等方性アンテナの絶対利得は1なので、1.64はそれより大きい。
P*Gtest=P0*Gref
Gtest/Gref=P0/P
Gabs(dipole)≈1.64, Gabs(isotropic)=1
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学B B1（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
