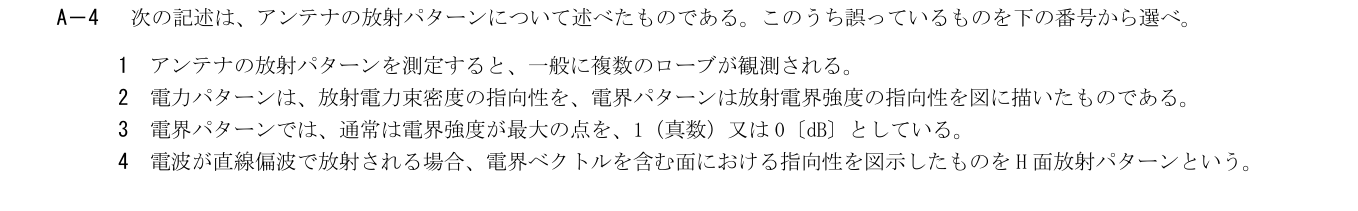

2026年3月試験 第二級海上無線通信士 無線工学B 問4(a)

各選択肢の解説

1

アンテナの放射パターンを測定すると、一般に複数のローブが観測される。

正しい記述。主ローブのほかサイドローブやバックローブが現れるパターンが一般にある。誤った記述を選ぶ本問の対象ではない。

2

電力パターンは、放射電力束密度の指向性を、電界パターンは放射電界強度の指向性を図に描いたものである。

正しい記述。電力束密度は電界強度の二乗に比例し、何を縦軸にするかで電力パターンと電界パターンを区別する。

3

電界パターンでは、通常は電界強度が最大の点を、1（真数）又は0〔dB〕としている。

正しい記述。最大値で規格化すれば最大点は比1であり、20log10(1)=0dBとなる。

4

電波が直線偏波で放射される場合、電界ベクトルを含む面における指向性を図示したものをH面放射パターンという。

正答（誤記述）。電界ベクトルを含む主たる面はE面である。H面は磁界ベクトルを含む面であり、名称を逆にしている。
