正答。給電する放射器は半波長ダイポールなので長さはほぼλ/2である。
2026年3月試験 第二級海上無線通信士 無線工学B 問B3
難度
標準
(YB803-5)

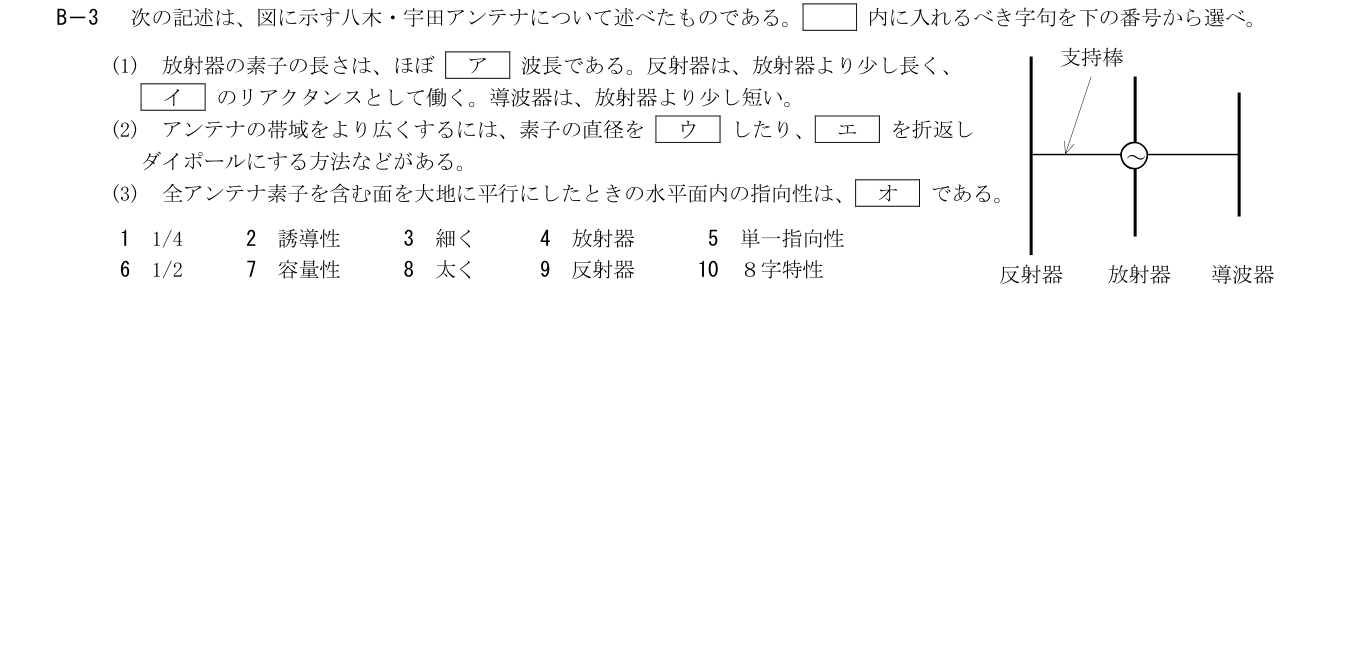

B－3 次の記述は、図に示す八木・宇田アンテナについて述べたものである。 内に入れるべき字句を下の番号から選べ。
(1) 放射器の素子の長さは、ほぼ ア 波長である。反射器は、放射器より少し長く、
イ のリアクタンスとして働く。導波器は、放射器より少し短い。
(2) アンテナの帯域をより広くするには、素子の直径を ウ したり、 エ を折返し
ダイポールにする方法などがある。
(3) 全アンテナ素子を含む面を大地に平行にしたときの水平面内の指向性は、 オ である。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
正答。反射器は放射器より長くし、共振より長い素子の誘導性リアクタンスを利用する。
補足Layer 3展開閉じる
正答。素子を太くすると共振の鋭さが緩み、使用できる帯域を広げやすい。
正答。給電される放射器を折返しダイポールにする方法がある。無給電の反射器を指定する欄ではない。
正答。反射器と導波器による合成で導波器側の一方向へ強い単一指向性を得る。
