2026年3月試験 第二級海上無線通信士 無線工学B 問B4

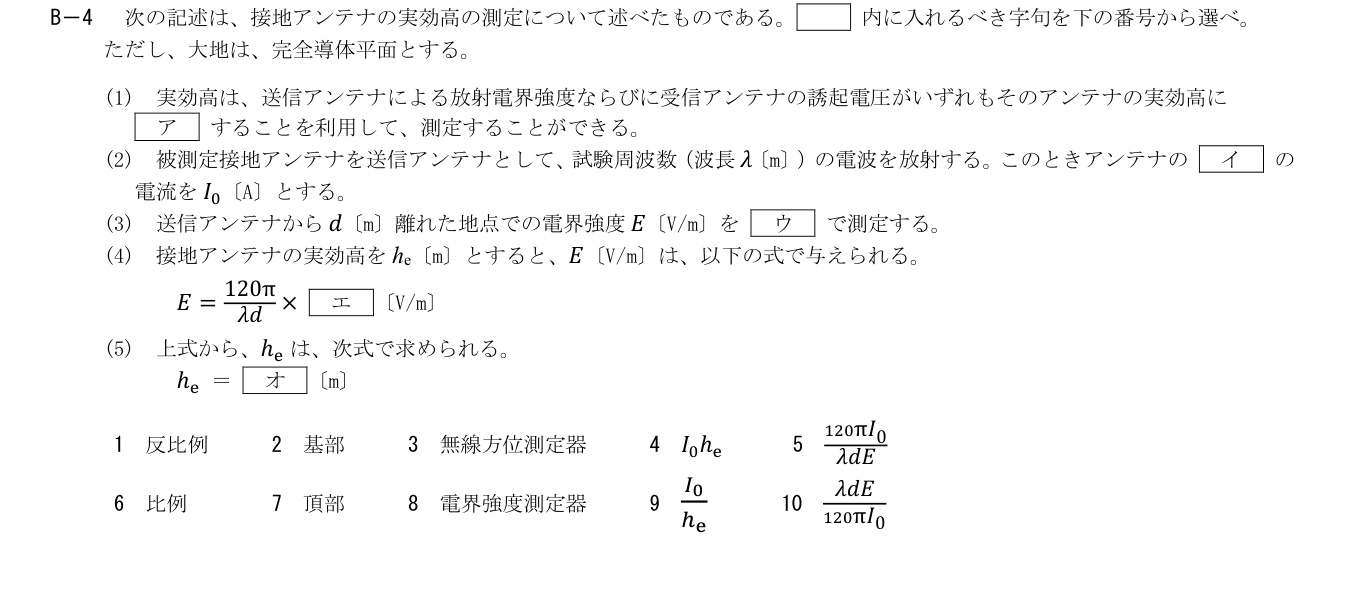

B－4 次の記述は、接地アンテナの実効高の測定について述べたものである。 内に入れるべき字句を下の番号から選べ。

ただし、大地は、完全導体平面とする。

(1) 実効高は、送信アンテナによる放射電界強度ならびに受信アンテナの誘起電圧がいずれもそのアンテナの実効高に

ア することを利用して、測定することができる。

(2) 被測定接地アンテナを送信アンテナとして、試験周波数（波長 𝜆〔m〕）の電波を放射する。このときアンテナの イ の

電流を 𝐼0〔A〕とする。

(3) 送信アンテナから 𝑑〔m〕離れた地点での電界強度 𝐸〔V/m〕を ウ で測定する。

(4) 接地アンテナの実効高をhe〔m〕とすると、𝐸〔V/m〕は、以下の式で与えられる。

𝐸= 120π

𝜆𝑑× エ 〔V/m〕

(5) 上式から、ℎe は、次式で求められる。

ℎe ＝ オ 〔m〕
