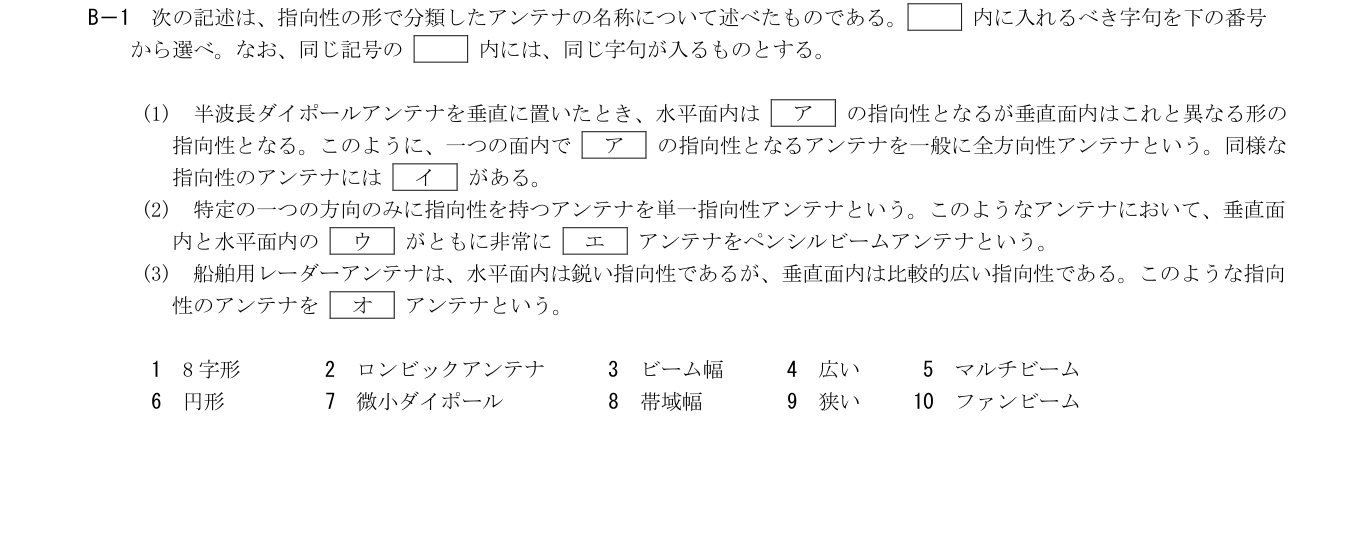

2026年9月試験 第二級海上無線通信士 無線工学B 問B1

B－1 次の記述は、指向性の形で分類したアンテナの名称について述べたものである。 内に入れるべき字句を下の番号

から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。

(1) 半波長ダイポールアンテナを垂直に置いたとき、水平面内は ア の指向性となるが垂直面内はこれと異なる形の

指向性となる。このように、一つの面内で ア の指向性となるアンテナを一般に全方向性アンテナという。同様な

指向性のアンテナには イ がある。

(2) 特定の一つの方向のみに指向性を持つアンテナを単一指向性アンテナという。このようなアンテナにおいて、垂直面

内と水平面内の ウ がともに非常に エ アンテナをペンシルビームアンテナという。

(3) 船舶用レーダーアンテナは、水平面内は鋭い指向性であるが、垂直面内は比較的広い指向性である。このような指向

性のアンテナを オ アンテナという。
