第一級陸上無線技術士2026年1月試験無線工学A問 18

2026年1月試験第一級陸上無線技術士無線工学A 問18

難度

標準

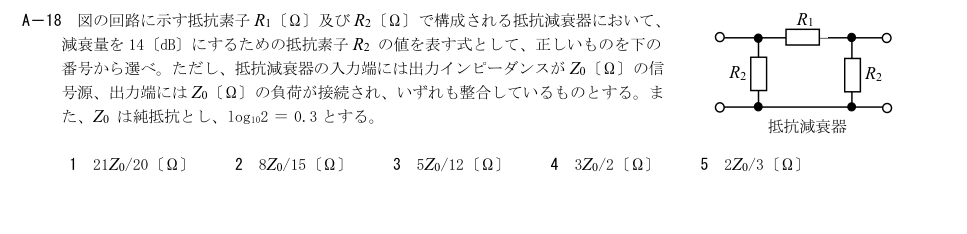

A－18 図の回路に示す抵抗素子R1〔Ω〕及びR2〔Ω〕で構成される抵抗減衰器において、

減衰量を14〔dB〕にするための抵抗素子R2 の値を表す式として、正しいものを下の

番号から選べ。ただし、抵抗減衰器の入力端には出力インピーダンスがZ0〔Ω〕の信

号源、出力端にはZ0〔Ω〕の負荷が接続され、いずれも整合しているものとする。ま

た、Z0 は純抵抗とし、log102 ＝ 0.3 とする。

1 21Z0/20〔Ω〕 2 8Z0/15〔Ω〕 3 5Z0/12〔Ω〕 4 3Z0/2〔Ω〕 5 2Z0/3〔Ω〕

抵抗減衰器

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

14dB≈20log₁₀5より電圧比K≈5。整合π形の両シャント抵抗R₂=Z₀(K+1)/(K−1)=3Z₀/2。
