2026年1月試験 第一級陸上無線技術士 無線工学A 問17

A B C

1 折り返し雑音 低い 低域の周波数成分

2 折り返し雑音 低い 高域の周波数成分

3 折り返し雑音 高い 低域の周波数成分

4 補間雑音 低い 低域の周波数成分

5 補間雑音 高い 高域の周波数成分

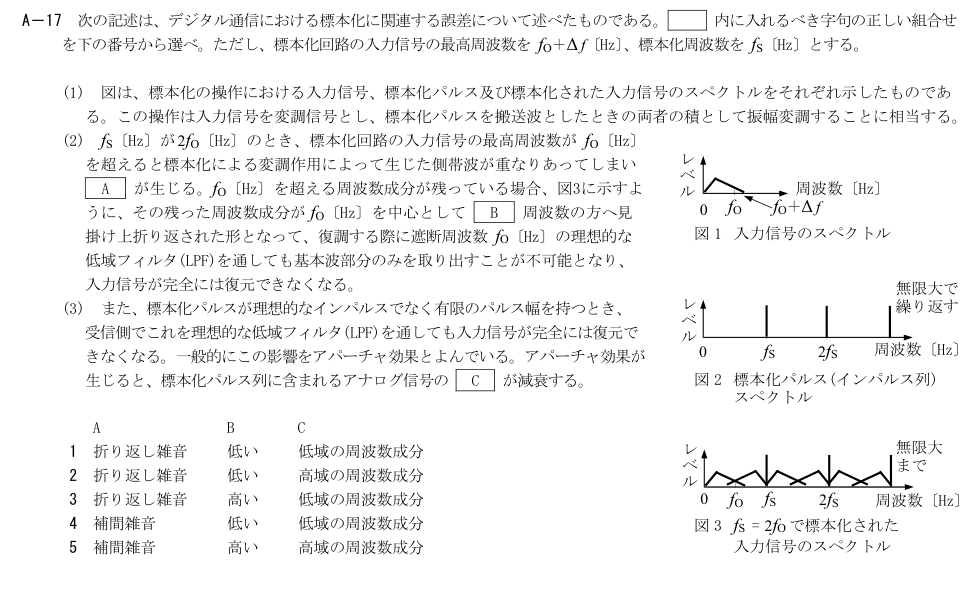

A－17 次の記述は、デジタル通信における標本化に関連する誤差について述べたものである。 内に入れるべき字句の正しい組合せ

を下の番号から選べ。ただし、標本化回路の入力信号の最高周波数を fO＋Δ f〔Hz〕、標本化周波数を fS〔Hz〕とする。

(1) 図は、標本化の操作における入力信号、標本化パルス及び標本化された入力信号のスペクトルをそれぞれ示したものであ

る。この操作は入力信号を変調信号とし、標本化パルスを搬送波としたときの両者の積として振幅変調することに相当する。

(2) fS〔Hz〕が 2fO〔Hz〕のとき、標本化回路の入力信号の最高周波数が fO〔Hz〕

を超えると標本化による変調作用によって生じた側帯波が重なりあってしまい

A が生じる。fO〔Hz〕を超える周波数成分が残っている場合、図3に示すよ

うに、その残った周波数成分が fO〔Hz〕を中心として B 周波数の方へ見

掛け上折り返された形となって、復調する際に遮断周波数 fO〔Hz〕の理想的な

低域フィルタ(LPF)を通しても基本波部分のみを取り出すことが不可能となり、

入力信号が完全には復元できなくなる。

(3) また、標本化パルスが理想的なインパルスでなく有限のパルス幅を持つとき、

受信側でこれを理想的な低域フィルタ(LPF)を通しても入力信号が完全には復元で

きなくなる。一般的にこの影響をアパーチャ効果とよんでいる。アパーチャ効果が

生じると、標本化パルス列に含まれるアナログ信号の C が減衰する。

レ

ベ

ル

図1 入力信号のスペクトル

0

fO fO＋Δ f

周波数〔Hz〕

fS

2fS

無限大で

繰り返す

レ

ベ

ル

0

周波数〔Hz〕

図2 標本化パルス(インパルス列)

スペクトル

fS

2fS

無限大

まで

レ

ベ

ル

図3 fS = 2fO で標本化された

入力信号のスペクトル

0

fO

周波数〔Hz〕
