2026年1月試験 第一級陸上無線技術士 無線工学A 問B2

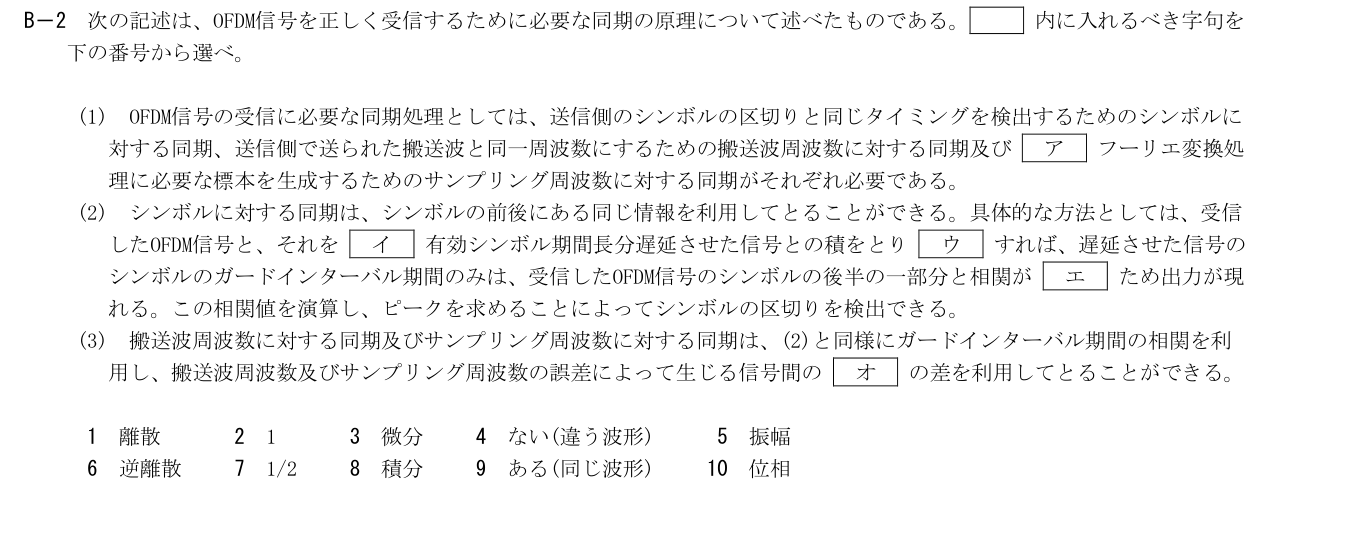

B－2 次の記述は、OFDM信号を正しく受信するために必要な同期の原理について述べたものである。 内に入れるべき字句を

下の番号から選べ。

(1) OFDM信号の受信に必要な同期処理としては、送信側のシンボルの区切りと同じタイミングを検出するためのシンボルに

対する同期、送信側で送られた搬送波と同一周波数にするための搬送波周波数に対する同期及び ア フーリエ変換処

理に必要な標本を生成するためのサンプリング周波数に対する同期がそれぞれ必要である。

(2) シンボルに対する同期は、シンボルの前後にある同じ情報を利用してとることができる。具体的な方法としては、受信

したOFDM信号と、それを イ 有効シンボル期間長分遅延させた信号との積をとり ウ すれば、遅延させた信号の

シンボルのガードインターバル期間のみは、受信したOFDM信号のシンボルの後半の一部分と相関が エ ため出力が現

れる。この相関値を演算し、ピークを求めることによってシンボルの区切りを検出できる。

(3) 搬送波周波数に対する同期及びサンプリング周波数に対する同期は、(2)と同様にガードインターバル期間の相関を利

用し、搬送波周波数及びサンプリング周波数の誤差によって生じる信号間の オ の差を利用してとることができる。

1 離散 2 1 3 微分 4 ない(違う波形) 5 振幅

6 逆離散 7 1/2 8 積分 9 ある(同じ波形) 10 位相
