第一級陸上無線技術士2026年1月試験無線工学A問 B3

2026年1月試験第一級陸上無線技術士無線工学A 問B3

無線工学A #無線工学A

難度

標準

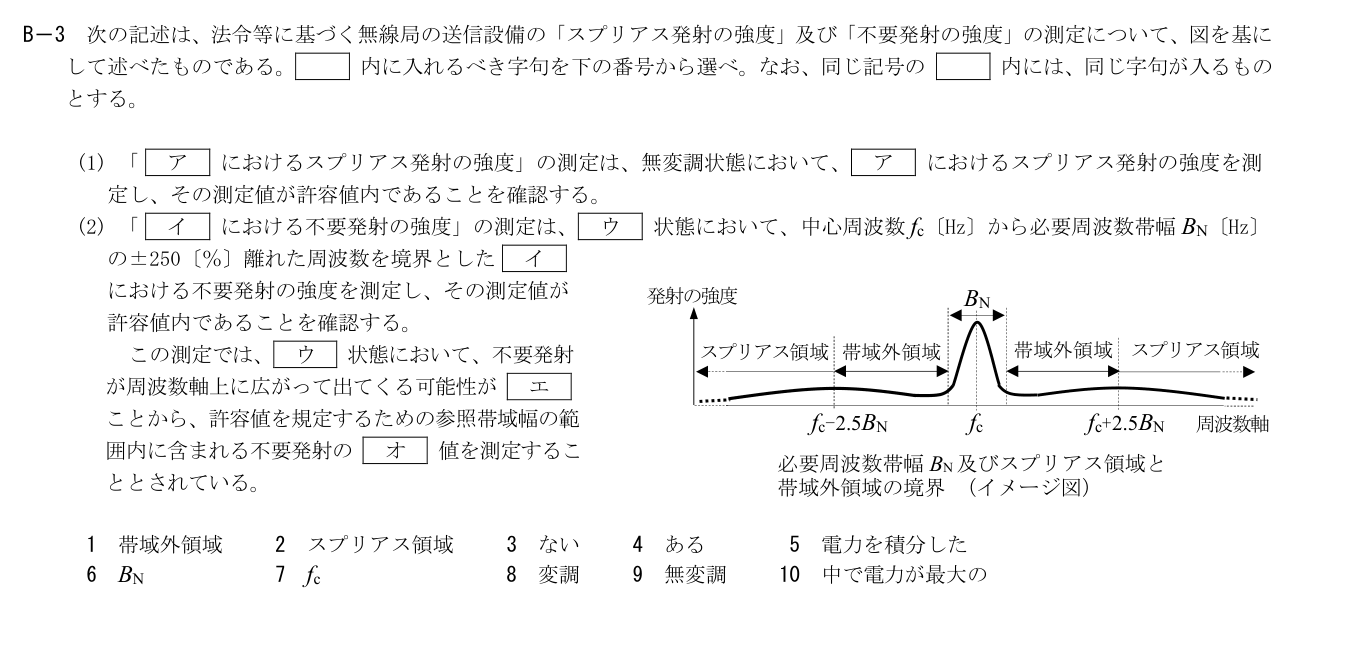

B－3 次の記述は、法令等に基づく無線局の送信設備の「スプリアス発射の強度」及び「不要発射の強度」の測定について、図を基に

して述べたものである。内に入れるべき字句を下の番号から選べ。なお、同じ記号の内には、同じ字句が入るもの

とする。

(1) 「アにおけるスプリアス発射の強度」の測定は、無変調状態において、アにおけるスプリアス発射の強度を測

定し、その測定値が許容値内であることを確認する。

(2) 「イにおける不要発射の強度」の測定は、ウ状態において、中心周波数fc〔Hz〕から必要周波数帯幅BN〔Hz〕

の±250〔％〕離れた周波数を境界としたイ

における不要発射の強度を測定し、その測定値が

許容値内であることを確認する。

この測定では、ウ状態において、不要発射

が周波数軸上に広がって出てくる可能性がエ

ことから、許容値を規定するための参照帯域幅の範

囲内に含まれる不要発射のオ値を測定するこ

ととされている。

1 帯域外領域 2 スプリアス領域 3 ない 4 ある 5 電力を積分した

6 BN 7 fc 8 変調 9 無変調 10 中で電力が最大の

発射の強度

周波数軸

必要周波数帯幅BN 及びスプリアス領域と

帯域外領域の境界（イメージ図）

帯域外領域

スプリアス領域

fc-2.5BN fc fc+2.5BN

各枠に一つずつ選んでください。同じ候補を複数の枠で選べます。未回答の枠があっても採点できます。

ア

イ

ウ

エ

オ

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

図の必要帯域の外側からfc±2.5BNの境界までが帯域外領域。設問(1)では、この領域におけるスプリアス発射の強度を無変調状態で測定する。

詳細Layer 2

展開

図のfc±2.5BNより外側がスプリアス領域。設問(2)では、この領域における不要発射の強度を変調状態で測定する。

補足Layer 3

展開

設問(2)はスプリアス領域の不要発射を変調状態で測る。変調時に周波数軸上へ広がる不要発射を参照帯域幅内の電力積分値で評価する。

変調による不要発射は周波数軸上で広がる可能性がある。

参照帯域幅に含まれる不要発射は電力を積分した値で評価する。単一ピークだけでは帯域内電力を表さない。
