2026年1月試験 第一級陸上無線技術士 無線工学A 問B5

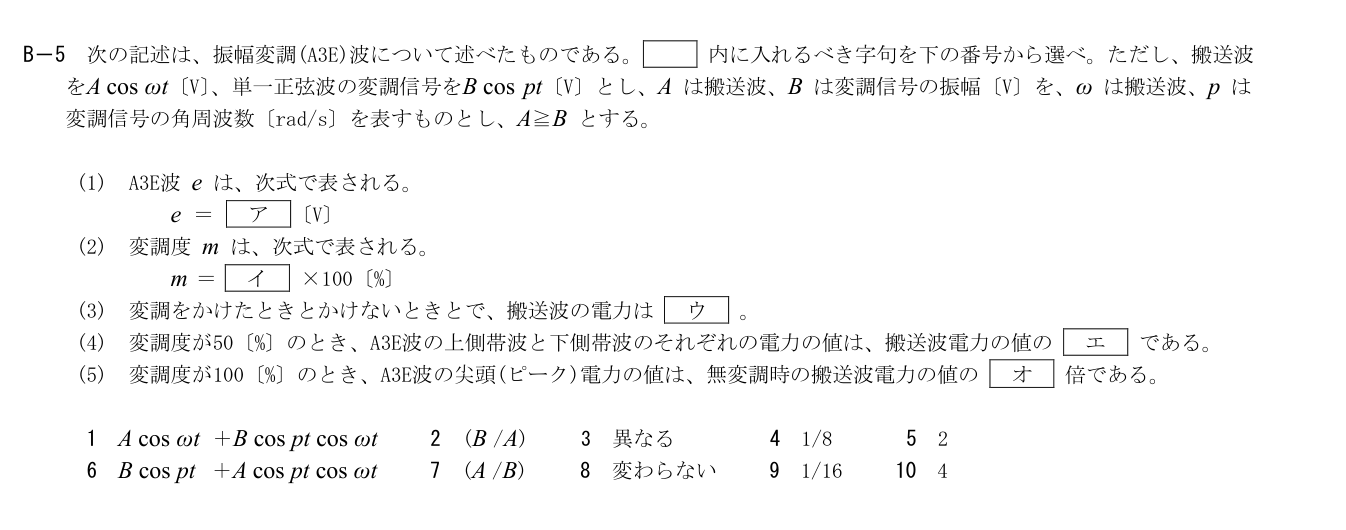

B－5 次の記述は、振幅変調(A3E)波について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、搬送波

をA cos ωt〔V〕、単一正弦波の変調信号をB cos pt〔V〕とし、A は搬送波、B は変調信号の振幅〔V〕を、ω は搬送波、p は

変調信号の角周波数〔rad/s〕を表すものとし、A≧B とする。

(1) A3E波 e は、次式で表される。

e ＝ ア 〔V〕

(2) 変調度 m は、次式で表される。

m ＝ イ ×100〔%〕

(3) 変調をかけたときとかけないときとで、搬送波の電力は ウ 。

(4) 変調度が50〔%〕のとき、A3E波の上側帯波と下側帯波のそれぞれの電力の値は、搬送波電力の値の エ である。

(5) 変調度が100〔%〕のとき、A3E波の尖頭(ピーク)電力の値は、無変調時の搬送波電力の値の オ 倍である。

1 A cos ωt ＋B cos pt cos ωt 2 (B /A) 3 異なる 4 1/8 5 2

6 B cos pt ＋A cos pt cos ωt 7 (A /B) 8 変わらない 9 1/16 10 4
