2026年1月試験 第一級陸上無線技術士 無線工学A 問B4

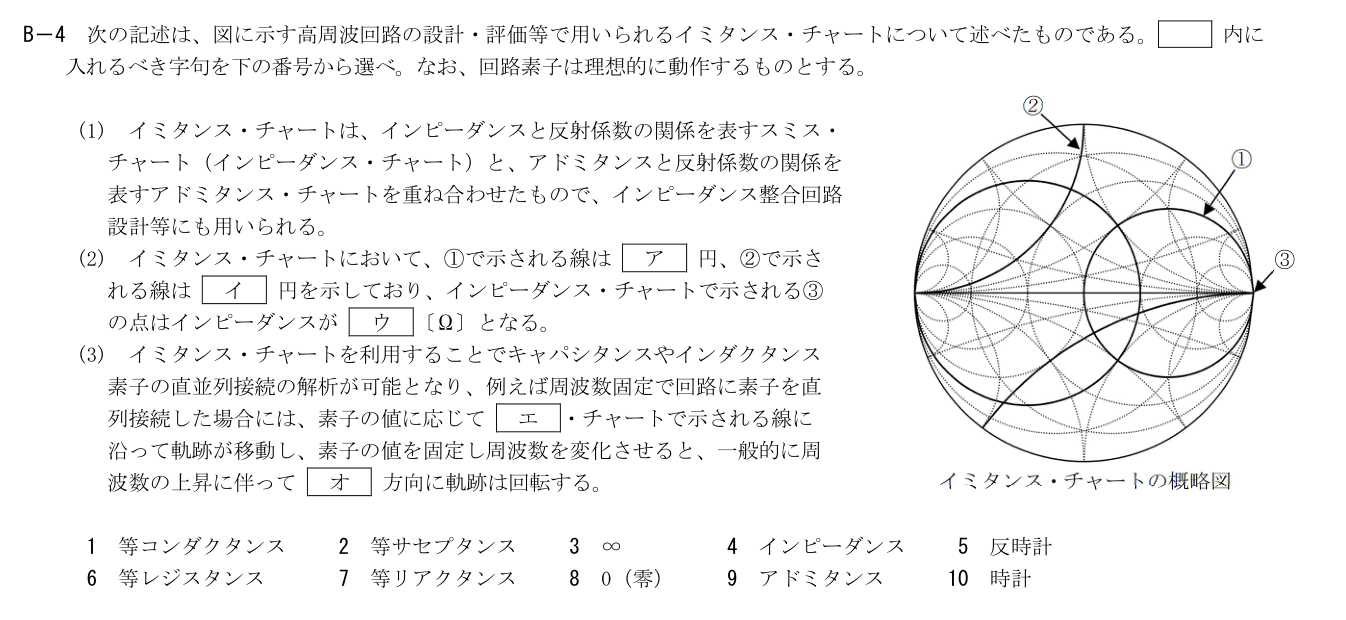

B－4 次の記述は、図に示す高周波回路の設計・評価等で用いられるイミタンス・チャートについて述べたものである。 内に

入れるべき字句を下の番号から選べ。なお、回路素子は理想的に動作するものとする。

(1) イミタンス・チャートは、インピーダンスと反射係数の関係を表すスミス・

チャート（インピーダンス・チャート）と、アドミタンスと反射係数の関係を

表すアドミタンス・チャートを重ね合わせたもので、インピーダンス整合回路

設計等にも用いられる。

(2) イミタンス・チャートにおいて、①で示される線は ア 円、②で示さ

れる線は イ 円を示しており、インピーダンス・チャートで示される③

の点はインピーダンスが ウ 〔Ω〕となる。

(3) イミタンス・チャートを利用することでキャパシタンスやインダクタンス

素子の直並列接続の解析が可能となり、例えば周波数固定で回路に素子を直

列接続した場合には、素子の値に応じて エ ・チャートで示される線に

沿って軌跡が移動し、素子の値を固定し周波数を変化させると、一般的に周

波数の上昇に伴って オ 方向に軌跡は回転する。

1 等コンダクタンス 2 等サセプタンス 3 ∞ 4 インピーダンス 5 反時計

6 等レジスタンス 7 等リアクタンス 8 0（零） 9 アドミタンス 10 時計

イミタンス・チャートの概略図

②

①

③
