第一級陸上無線技術士2026年1月試験無線工学B問 B2

2026年1月試験第一級陸上無線技術士無線工学B 問B2

難度

標準

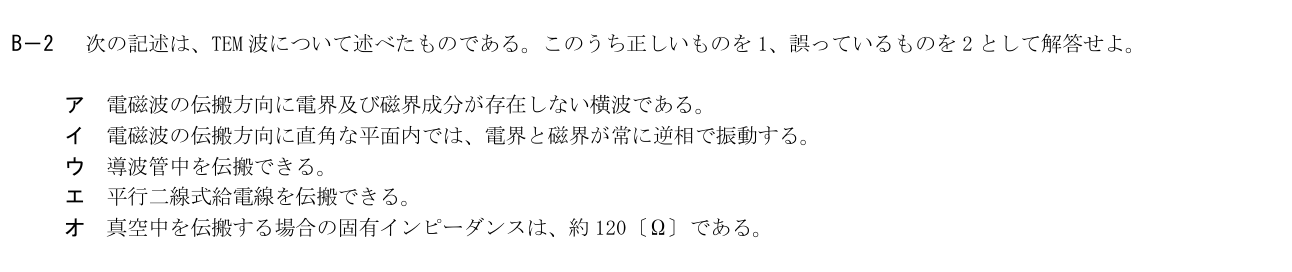

B－2 次の記述は、TEM 波について述べたものである。このうち正しいものを1、誤っているものを2 として解答せよ。

ア電磁波の伝搬方向に電界及び磁界成分が存在しない横波である。

イ電磁波の伝搬方向に直角な平面内では、電界と磁界が常に逆相で振動する。

ウ導波管中を伝搬できる。

エ平行二線式給電線を伝搬できる。

オ真空中を伝搬する場合の固有インピーダンスは、約120〔Ω〕である。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

正しい。TEMでは進行方向の電界成分 Ez と磁界成分 Hz がともにゼロで、両者は横方向成分だけを持つ。

詳細Layer 2

展開

誤り。無損失の一様媒質を一方向に進むTEM波の電界と磁界は互いに直交し、時間的には同相である。逆相という記述は違う。

補足Layer 3

展開

誤り。中空の単導体導波管はTEMモードを持たず、伝搬するのはTE/TMモードである。

正しい。平行二線は二つの導体間に電界を形成し、TEMモードを伝搬できる。

誤り。真空の固有インピーダンスは約377 Ω（120π Ω）であり、120 Ωではない。
