2026年7月試験 第一級陸上無線技術士 無線工学A 問B5

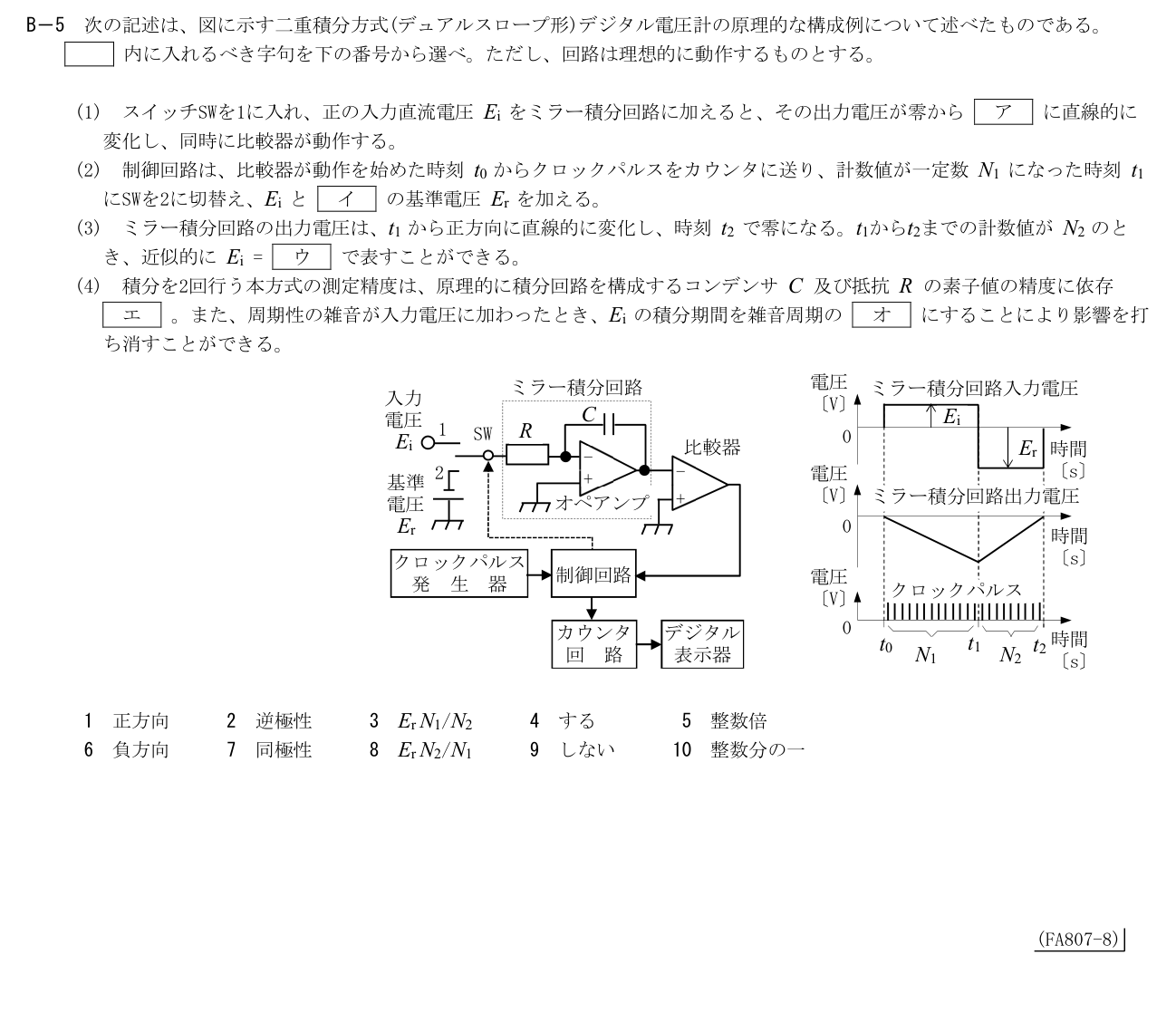

B－5 次の記述は、図に示す二重積分方式(デュアルスロープ形)デジタル電圧計の原理的な構成例について述べたものである。

内に入れるべき字句を下の番号から選べ。ただし、回路は理想的に動作するものとする。

(1) スイッチSWを1に入れ、正の入力直流電圧 Ei をミラー積分回路に加えると、その出力電圧が零から ア に直線的に

変化し、同時に比較器が動作する。

(2) 制御回路は、比較器が動作を始めた時刻 t0 からクロックパルスをカウンタに送り、計数値が一定数 N1 になった時刻 t1

にSWを2に切替え、Ei と イ の基準電圧 Er を加える。

(3) ミラー積分回路の出力電圧は、t1 から正方向に直線的に変化し、時刻 t2 で零になる。t1からt2までの計数値が N2 のと

き、近似的に Ei = ウ で表すことができる。

(4) 積分を2回行う本方式の測定精度は、原理的に積分回路を構成するコンデンサ C 及び抵抗 R の素子値の精度に依存

エ 。また、周期性の雑音が入力電圧に加わったとき、Ei の積分期間を雑音周期の オ にすることにより影響を打

ち消すことができる。

ミラー積分回路 電圧 ミラー積分回路入力電圧

入力 〔V〕

電圧 C Ei

1 SW R 0 Ei 比較器 Er 時間 -

2 - 電圧 〔s〕 + 基準

電圧 オペアンプ + 〔V〕 ミラー積分回路出力電圧

Er 0 時間

クロックパルス 〔s〕

制御回路 電圧 発 生 器 クロックパルス 〔V〕

カウンタ デジタル 0

t0 t1 t2 時間 回 路 表示器 N1 N2 〔s〕

1 正方向 2 逆極性 3 Er N1/N2 4 する 5 整数倍

6 負方向 7 同極性 8 Er N2/N1 9 しない 10 整数分の一

(FA807-8)
