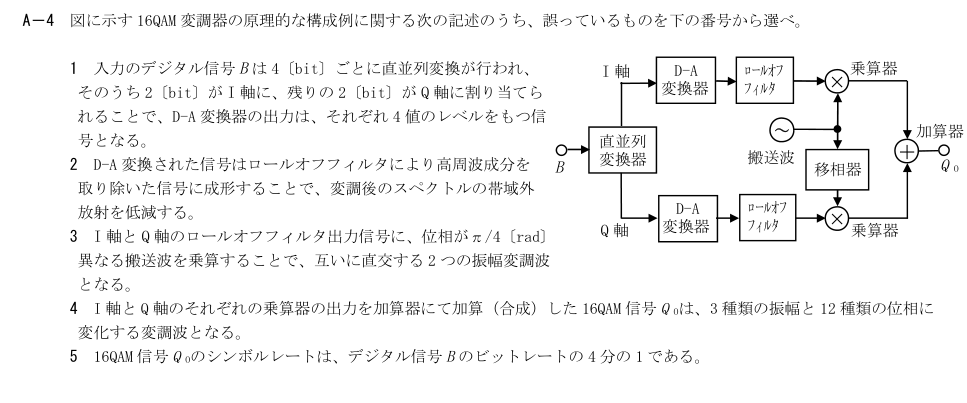

2026年7月試験 第一級陸上無線技術士 無線工学A 問4

各選択肢の解説

1

入力のデジタル信号B は4〔bit〕ごとに直並列変換が行われ、そのうち2〔bit〕がI 軸に、残りの2〔bit〕がQ 軸に割り当てられることで、D-A 変換器の出力は、それぞれ4 値のレベルをもつ信号となる。

正しい。16値を表す4bit/シンボルをI/Qへ2bitずつ割り当てれば各4レベル。

2

D-A 変換された信号はロールオフフィルタにより高周波成分を取り除いた信号に成形することで、変調後のスペクトルの帯域外放射を低減する。

正しい。ロールオフフィルタのパルス整形により不要な帯域外成分を抑える。

3

I 軸とQ 軸のロールオフフィルタ出力信号に、位相がπ/4〔rad〕異なる搬送波を乗算することで、互いに直交する2 つの振幅変調波となる。

誤り。直交するI/Q搬送波の位相差はπ/2 radであり、π/4 radでは直交しない。

4

I 軸とQ 軸のそれぞれの乗算器の出力を加算器にて加算（合成）した16QAM 信号Q Oは、3 種類の振幅と12 種類の位相に変化する変調波となる。

正しい。16QAMの格子配置は振幅3種類・位相12種類をとる。

5

16QAM 信号Q Oのシンボルレートは、デジタル信号B のビットレートの4 分の1 である。

正しい。1シンボルで4bit送るためシンボルレートはビットレートの1/4。
