第一級陸上無線技術士2026年7月試験無線工学A問 7

2026年7月試験第一級陸上無線技術士無線工学A 問7

無線工学A #無線工学A

難度

標準

(FA807-2)

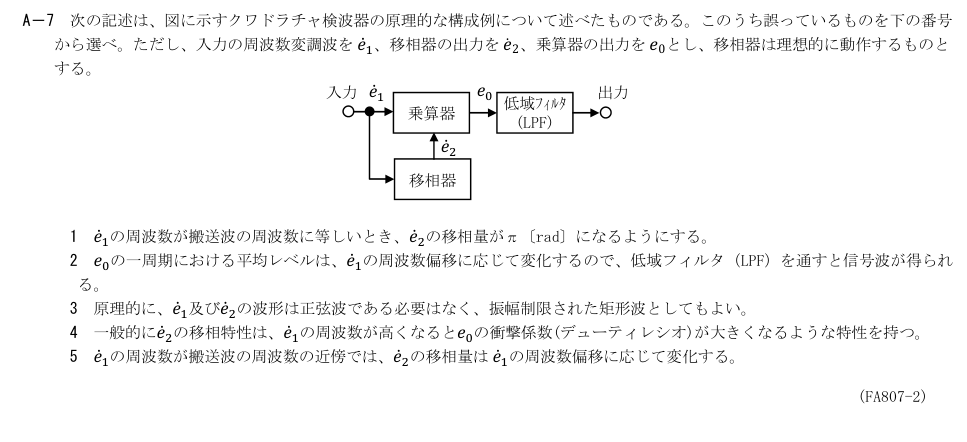

A－7 次の記述は、図に示すクワドラチャ検波器の原理的な構成例について述べたものである。このうち誤っているものを下の番号

から選べ。ただし、入力の周波数変調波を□̇□、移相器の出力を□̇2、乗算器の出力を□0とし、移相器は理想的に動作するものと

する。

1 □̇□の周波数が搬送波の周波数に等しいとき、□̇□の移相量がπ〔rad〕になるようにする。

2 □□の一周期における平均レベルは、□̇□の周波数偏移に応じて変化するので、低域フィルタ（LPF）を通すと信号波が得られ

る。

3 原理的に、□̇□及び□̇□の波形は正弦波である必要はなく、振幅制限された矩形波としてもよい。

4 一般的に□̇□の移相特性は、□̇□の周波数が高くなると□□の衝撃係数(デューティレシオ)が大きくなるような特性を持つ。

5 □̇□の周波数が搬送波の周波数の近傍では、□̇□の移相量は□̇□の周波数偏移に応じて変化する。

移相器

出力

□̇□

□□

乗算器

低域ﾌｨﾙﾀ

(LPF)

入力

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

誤り。

詳細Layer 2

展開

クワドラチャ検波器では中心搬送周波数で二経路がπ/2 radの直交位相となるよう移相する。π radでは周波数変化に対応する直交点にならない。

各選択肢の解説

1: ė₁の周波数が搬送波の周波数に等しいとき、ė₂の移相量がπ〔rad〕になるようにする。
誤り。クワドラチャ検波器では中心搬送周波数で二経路がπ/2 radの直交位相となるよう移相する。π radでは周波数変化に対応する直交点にならない。
2: e₀の一周期における平均レベルは、ė₁の周波数偏移に応じて変化するので、低域フィルタ（LPF）を通すと信号波が得られる。
正しい。乗算後の平均値が相対位相、従って瞬時周波数で変わり、LPFで復調信号を得る。
3: 原理的に、ė₁及びė₂の波形は正弦波である必要はなく、振幅制限された矩形波としてもよい。
正しい。乗算器の極性とデューティ変化を利用できるため、振幅制限した矩形波でも原理上動作する。
4: 一般的にė₂の移相特性は、ė₁の周波数が高くなるとe₀の衝撃係数(デューティレシオ)が大きくなるような特性を持つ。
正しい。周波数変動に伴う相対位相の変化を乗算波のデューティ変化へ変える。
5: ė₁の周波数が搬送波の周波数の近傍では、ė₂の移相量はė₁の周波数偏移に応じて変化する。
正しい。移相器の位相特性が中心付近の周波数偏移を位相偏移に変換する。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年10月15日

公式問題PDF（問題PDF）公式正答PDF（公式解答PDF）

出典：公益財団法人日本無線協会第一級陸上無線技術士試験 2026年7月無線工学A A7（問題・正答）。解説は過去問AIが独自作成。図・数式語群は原典から切り出し。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
