第一級陸上無線技術士2026年7月試験無線工学A問 9

2026年7月試験第一級陸上無線技術士無線工学A 問9

無線工学A #無線工学A

難度

標準

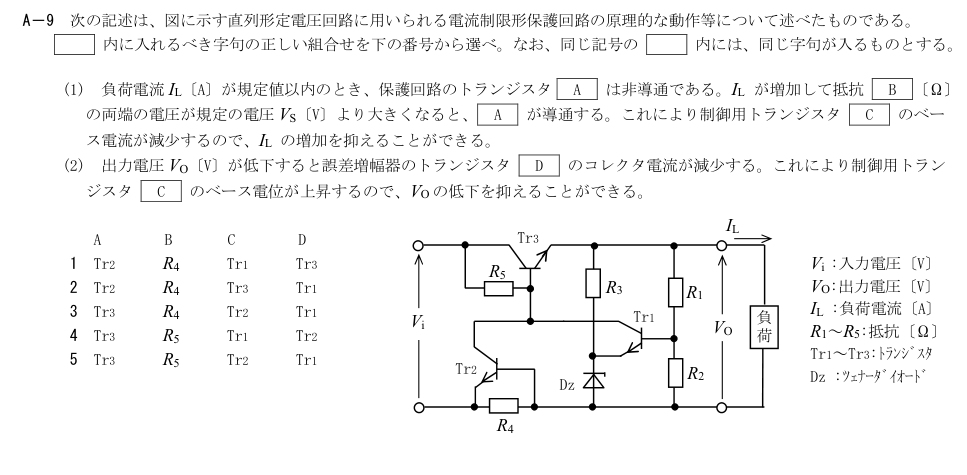

A－9 次の記述は、図に示す直列形定電圧回路に用いられる電流制限形保護回路の原理的な動作等について述べたものである。

内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の内には、同じ字句が入るものとする。

(1) 負荷電流IL〔A〕が規定値以内のとき、保護回路のトランジスタ A は非導通である。IL が増加して抵抗 B 〔Ω〕

の両端の電圧が規定の電圧VS〔V〕より大きくなると、 A が導通する。これにより制御用トランジスタ C のベー

ス電流が減少するので、IL の増加を抑えることができる。

(2) 出力電圧VO〔V〕が低下すると誤差増幅器のトランジスタ D のコレクタ電流が減少する。これにより制御用トラン

ジスタ C のベース電位が上昇するので、VO の低下を抑えることができる。

A B C D

1 Tr2 R4 Tr1 Tr3

2 Tr2 R4 Tr3 Tr1

3 Tr3 R4 Tr2 Tr1

4 Tr3 R5 Tr1 Tr2

5 Tr3 R5 Tr2 Tr1

Vi :入力電圧〔V〕

VO:出力電圧〔V〕

IL :負荷電流〔A〕

R1～R5:抵抗〔Ω〕

Tr1～Tr3:ﾄﾗﾝｼﾞｽﾀ

Dz :ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ

負

荷

Tr2

Tr3

Tr1

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

R4の電圧が閾値を超えるとTr2が導通してTr3のベース電流を奪う。出力低下時は誤差増幅Tr1のコレクタ電流が下がりTr3ベース電位が戻る。

各選択肢の解説

1: A=Tr2、B=R4、C=Tr1、D=Tr3
誤り。電流検出Tr2と検出抵抗R4は合うが、直列制御素子は出力経路上のTr3、誤差増幅器はTr1。
2: A=Tr2、B=R4、C=Tr3、D=Tr1
正しい。R4の電圧が閾値を超えるとTr2が導通してTr3のベース電流を奪う。出力低下時は誤差増幅Tr1のコレクタ電流が下がりTr3ベース電位が戻る。
3: A=Tr3、B=R4、C=Tr2、D=Tr1
誤り。Tr3は出力直列の制御トランジスタで、検出保護用はTr2。
4: A=Tr3、B=R5、C=Tr1、D=Tr2
誤り。電流検出抵抗は帰路のR4であってR5ではなく、Tr3も保護検出素子ではない。
5: A=Tr3、B=R5、C=Tr2、D=Tr1
誤り。R5でなくR4がILの検出抵抗で、Tr2が保護用。
