2026年7月試験 第一級陸上無線技術士 無線工学B 問11

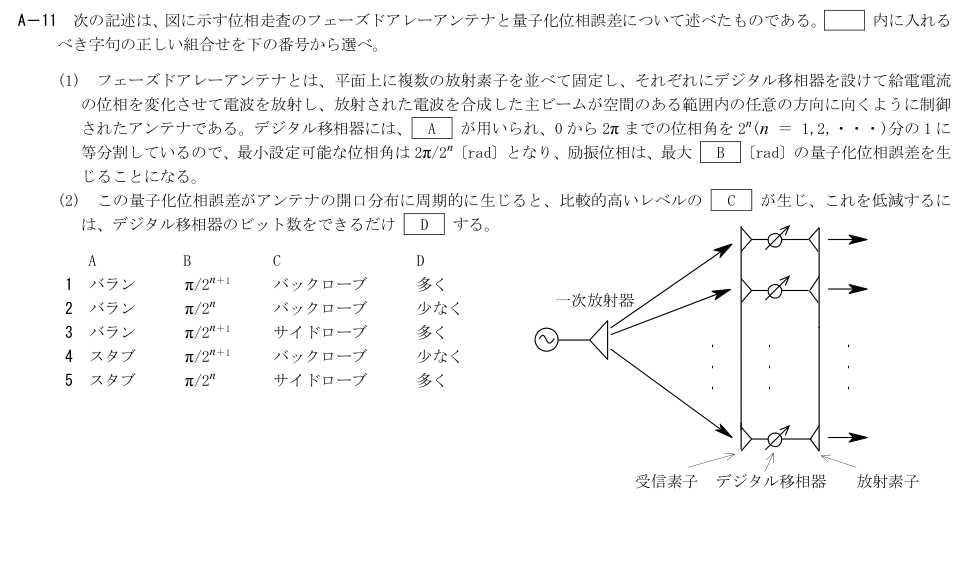

A－11 次の記述は、図に示す位相走査のフェーズドアレーアンテナと量子化位相誤差について述べたものである。 内に入れる

べき字句の正しい組合せを下の番号から選べ。

(1) フェーズドアレーアンテナとは、平面上に複数の放射素子を並べて固定し、それぞれにデジタル移相器を設けて給電電流

の位相を変化させて電波を放射し、放射された電波を合成した主ビームが空間のある範囲内の任意の方向に向くように制御

されたアンテナである。デジタル移相器には、 A が用いられ、0 から2π までの位相角を2n(n ＝ 1,2,・・・)分の1 に

等分割しているので、最小設定可能な位相角は2π/2n〔rad〕となり、励振位相は、最大 B 〔rad〕の量子化位相誤差を生

じることになる。

(2) この量子化位相誤差がアンテナの開口分布に周期的に生じると、比較的高いレベルの C が生じ、これを低減するに

は、デジタル移相器のビット数をできるだけ D する。

A B

C

D

1 バラン π/2n＋1

バックローブ

多く

2 バラン π/2n

バックローブ

少なく

3 バラン π/2n＋1

サイドローブ

多く

4 スタブ π/2n＋1

バックローブ

少なく

5 スタブ π/2n

サイドローブ

多く

一次放射器

デジタル移相器

受信素子

放射素子

・

・

・

・

・

・

・

・

・
