第二級陸上無線技術士2026年1月試験無線工学A問 6

2026年1月試験第二級陸上無線技術士無線工学A 問6

難度

標準

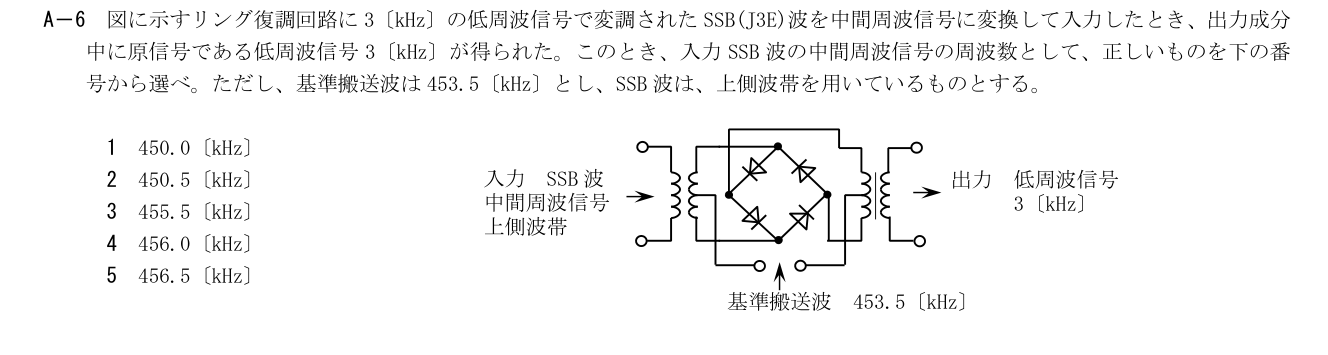

図に示すリング復調回路に3〔kHz〕の低周波信号で変調されたSSB(J3E)波を中間周波信号に変換して入力したとき、出力成分中に原信号である低周波信号3〔kHz〕が得られた。このとき、入力SSB波の中間周波信号の周波数として、正しいものを下の番号から選べ。ただし、基準搬送波は453.5〔kHz〕とし、SSB波は、上側波帯を用いているものとする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。上側波帯は搬送波相当周波数より信号周波数だけ高く、453.5＋3＝456.5 kHzとなる。

詳細Layer 2

展開

リング復調回路で入力信号と基準搬送波の差周波数を取り出す。USBなのでf_IF=f_ref＋f_AF=453.5＋3=456.5 kHzで、低域出力はf_IF−f_ref=3 kHz。

各選択肢の解説

1: 450.0〔kHz〕
453.5−450.0＝3.5 kHzとなるため原信号3 kHzが得られず、基準搬送波より低い側でもある。
2: 450.5〔kHz〕
差は3 kHzだが、453.5−3＝450.5 kHzは下側波帯に相当する。設問は上側波帯を指定している。
3: 455.5〔kHz〕
453.5 kHzとの差は2 kHzであるため、指定した3 kHzの低周波成分にならない。
4: 456.0〔kHz〕
453.5 kHzとの差は2.5 kHzであり、原信号3 kHzと一致しない。
5: 456.5〔kHz〕
正しい。上側波帯は搬送波相当周波数より信号周波数だけ高く、453.5＋3＝456.5 kHzとなる。
