第二級陸上無線技術士2026年1月試験無線工学B問 11

2026年1月試験第二級陸上無線技術士無線工学B 問11

難度

標準

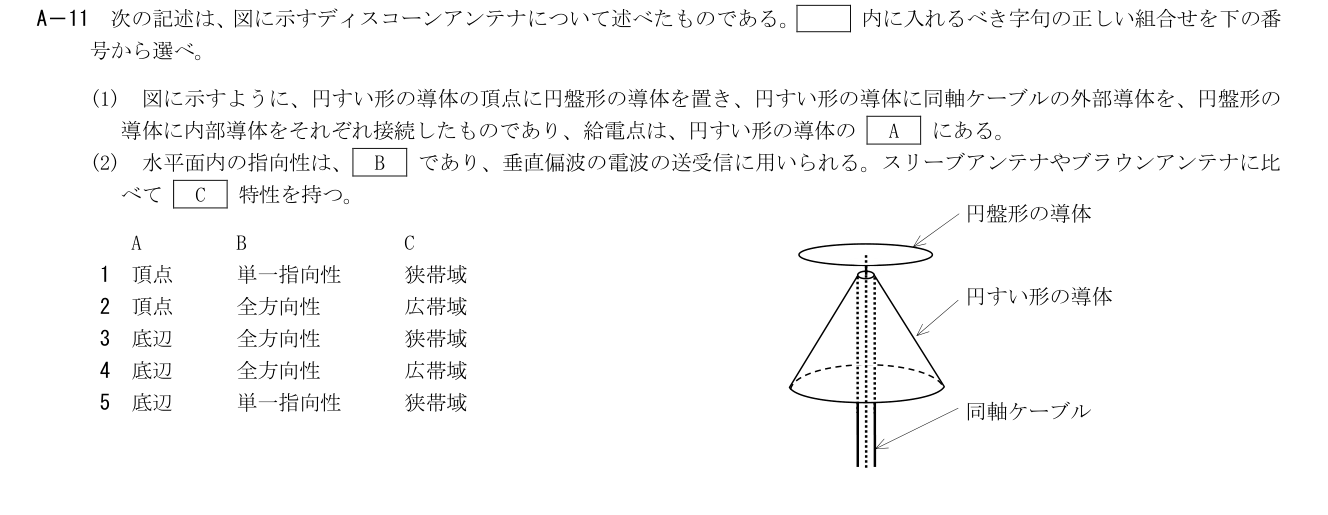

A－11 次の記述は、図に示すディスコーンアンテナについて述べたものである。内に入れるべき字句の正しい組合せを下の番

号から選べ。

(1) 図に示すように、円すい形の導体の頂点に円盤形の導体を置き、円すい形の導体に同軸ケーブルの外部導体を、円盤形の

導体に内部導体をそれぞれ接続したものであり、給電点は、円すい形の導体の A にある。

(2) 水平面内の指向性は、 B であり、垂直偏波の電波の送受信に用いられる。スリーブアンテナやブラウンアンテナに比

べて C 特性を持つ。

A B C

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。円錐頂点と円盤間が給電点。回転対称の垂直偏波、広帯域特性。

詳細Layer 2

展開

原図で同軸内導体→円盤、外導体→円錐頂点。軸対称性から方位依存が小さい。円錐構造は周波数に対し幾何学的に連続な有効領域を持つ。
