第二級陸上無線技術士2026年1月試験無線工学B問 10

2026年1月試験第二級陸上無線技術士無線工学B 問10

難度

標準

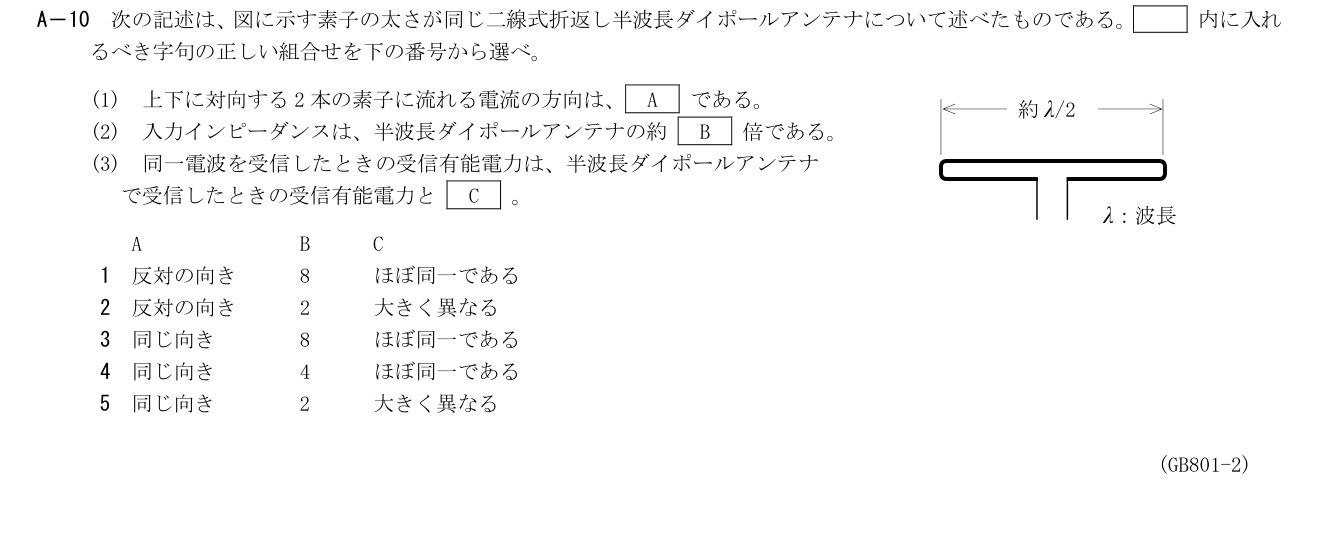

次の記述は、図に示す素子の太さが同じ二線式折返し半波長ダイポールアンテナについて述べたものである。［］内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 上下に対向する2本の素子に流れる電流の方向は、［A］である。

(2) 入力インピーダンスは、半波長ダイポールアンテナの約［B］倍である。

(3) 同一電波を受信したときの受信有能電力は、半波長ダイポールアンテナで受信したときの受信有能電力と［C］。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。両素子の放射電流が同向で加算され、給電点電流に対する放射電流が2倍となるため入力抵抗は4倍。同じ利得・有効面積で整合した受信有能電力はほぼ同一。

詳細Layer 2

展開

原紙は長さ約λ/2・両端短絡・下側中央給電の等径二線。理想折返しでIrad≈2Ifeed、P=Rdip|Irad|²=Rin|Ifeed|²からRin≈4Rdip。利得ほぼ同じなのでAe=Gλ²/(4π)もほぼ同じ。

1: A:反対の向き／B:8／C:ほぼ同一である
誤り。放射に寄与する対向素子の電流は同じ向きで、等径二線の入力インピーダンス比は4。Cだけが合う。
2: A:反対の向き／B:2／C:大きく異なる
誤り。Aは同じ向き、Bは4倍であり、受信有能電力はほぼ同一なのでCも違う。
3: A:同じ向き／B:8／C:ほぼ同一である
誤り。AとCは合うが、等径二線の変成比は電流2対1、インピーダンス4対1であり8倍ではない。
4: A:同じ向き／B:4／C:ほぼ同一である
正しい。両素子の放射電流が同向で加算され、給電点電流に対する放射電流が2倍となるため入力抵抗は4倍。同じ利得・有効面積で整合した受信有能電力はほぼ同一。
5: A:同じ向き／B:2／C:大きく異なる
誤り。Aは合うがBは4倍であり、同じ電波に対する整合受信有能電力はほぼ同一である。
